Поскольку иконоскоп представляет собой практически автономный передающий блок, на его основе можно создать весьма компактную камеру, содержащую помимо иконоскопа пару усилительных каскадов, соединенных с главным усилителем и блоками отклонения с помощью длинного кабеля.

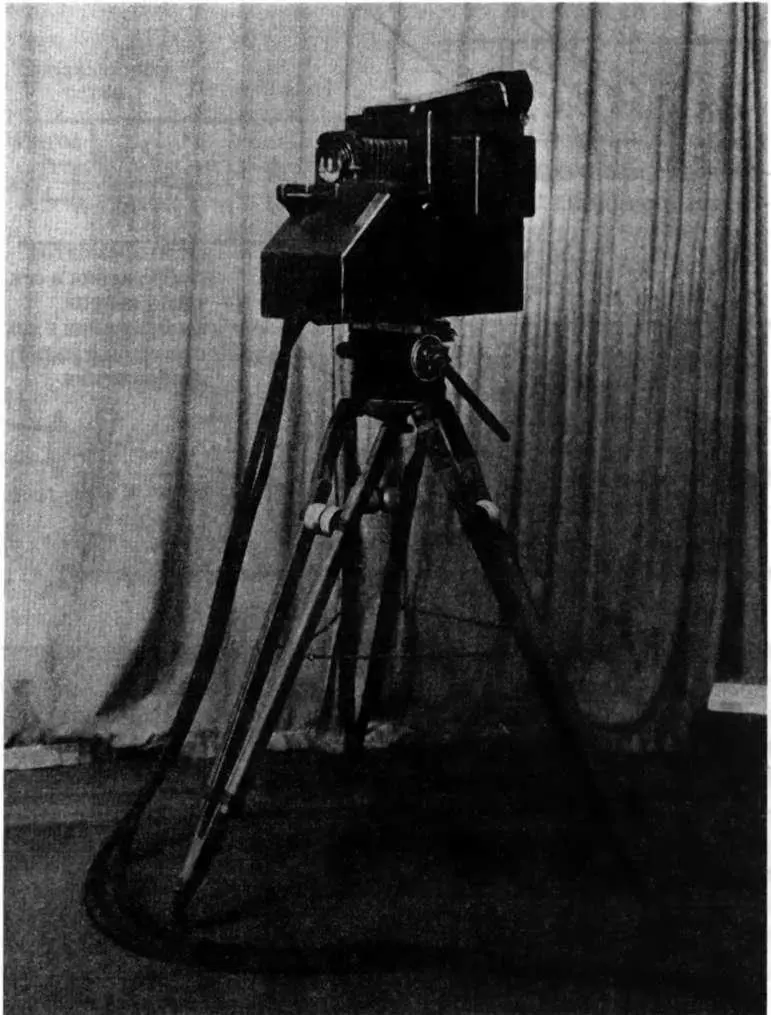

Рис. 22. Передающая камера с иконоскопом

Портативность камеры позволяет переносить ее в любое нужное для телевизионной передачи место. Фотография такой камеры приведена на рис. 22.

Изображения, передаваемые иконоскопом, принимаются приемной электронно-лучевой трубкой - кинескопом (рис. 23), описанной в опубликованных ранее статьях автора3.

Полная блок-схема аппаратуры на передающем и приемном концах системе изображена на рис. 24.

Основная особенность данной схемы, как видно из рисунка, - отсутствие каких бы то ни было движущихся механических частей и передача изображения чисто электронными средствами.

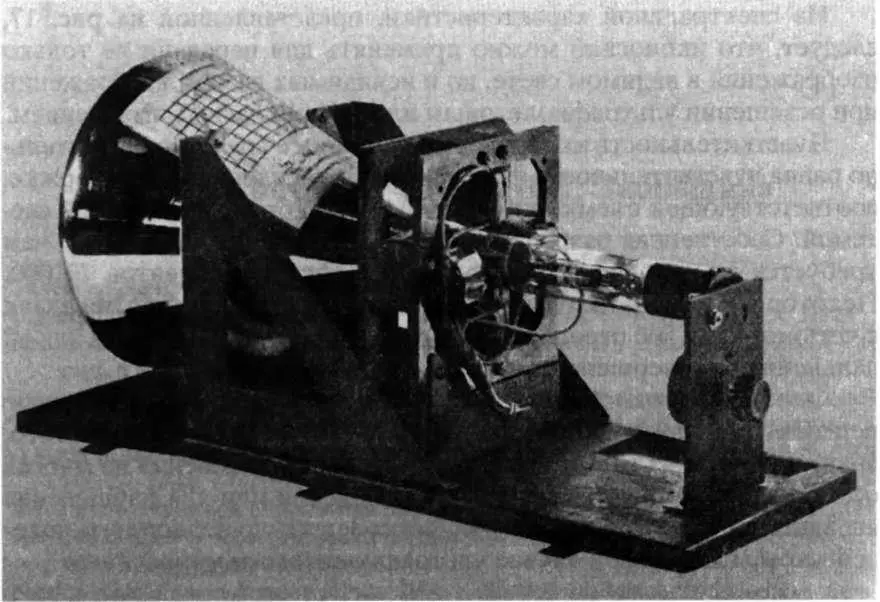

Рис. 23. Кинескоп

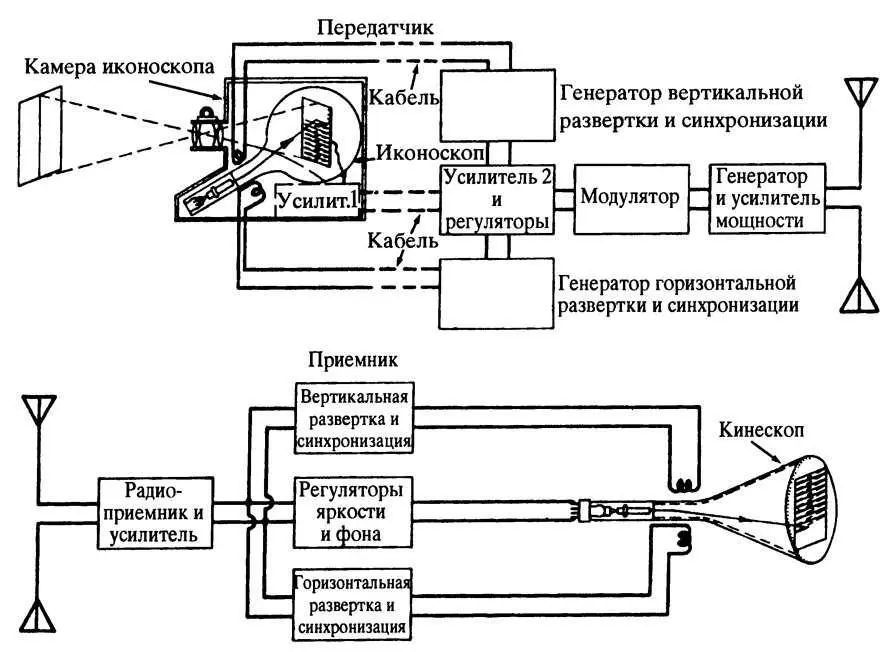

Рис. 24. Схема телевизионного передатчика и приемника

Из спектральной характеристики, представленной на рис. 17, следует, что иконоскоп можно применять для передачи не только изображений в видимом свете, но и невидимых глазом изображений при освещении ультрафиолетовым или инфракрасным излучением.

Чувствительность иконоскопа в настоящее время приблизительно равна чувствительности фотографической пленки при выдержке, соответствующей съемке кинокамерой с такой же оптической системой. Собственная разрешающая способность прибора выше, чем требуется для передачи изображений с числом элементов 70 ООО. Некоторые образцы изготовленных трубок пригодны для передачи с четкостью до 500 строк и имеют достаточные возможности для их дальнейшего совершенствования.

Описанные возможности созданного прибора открывают новые перспективы для высококачественного телевидения. Кроме того, такие трубки могут иметь широкий диапазон применений во многих областях для замены визуальных наблюдений или для наблюдения явлений, которые в настоящее время совершенно недоступны человеческому глазу, как в случае ультрафиолетового микроскопа.

Автор выражает признательность за неустанную и бескорыстную помощь Г.Н. Оглоблинскому, С.Ф. Иссигу, X. Иамсу и Л.Э. Флори, выполнившим значительную часть теоретических и экспериментальных работ, связанных с вышеописанными разработками; их творческие способности во многом помогли успешному решению многих проблем, возникших в ходе этой работы.

Телевидение при помощи катодных трубок. JL: Энергоиздат, 1933. Электронная оптика // Успехи физ. наук. 1934. Т. 14. С. 788. Электронно-оптические системы и их применения // Там же. 1936. Т. 16, вып. 6. С. 814-836.

Фотоэлементы и их применение. JL: Энергоиздат, 1936. Совм. с Е.Д. Вильсоном. Телевидение. М.: Изд-во иностр. лит., 1956. 780 с. Совм. с Д.А. Мортоном. A study of photoelectric cells and their improvement // Univ. of Pittsburgh Bull. 1926. Vol. 22, N31.

Electrolytic conduction of potassium through glass // Phys. Rev. 1926. Vol. 27. P. 813. Kerr cell method of recording sound // Trans. SMPE. 1928. Vol. 12. N 35. P. 748-759.

With L.B. Lynn and C.R. Hanna. Facsimile picture transmission // Proc. IRE. 1929. Vol. 17, March. P. 536-550. The ceasium-magnesium photocell // J. Optic. Soc. Amer. 1929. Vol. 19, August.

P. 81-89. With E.D. Wilson. Television with cathode-ray tube for receiver // Radio Eng. 1929. Vol. 9, December. P. 38-41.

Television through a crystal globe // Radio News. 1930. Vol 11, April. P. 905, 949,954.

Photocells and their application. N.Y.: Wiley, With E.D. Wilson.

Photocell theory and practice // J. Franklin. Inst. 1931. Vol. 212, N 1. P. 1-42.

On electron beams in high vacuum // Phys. Rev. 1933. Vol. 43. P. 778-779.

On electron optics // J. Franklin. Inst. 1933. Vol. 215, May. P. 535-555.

Television with cathode-ray tubes // Proc. IEE. 1933. Vol. 73. P. 437^51.

Description of an experimental television system and the kinescope // Proc. IRE. 1933.

Vol. 21, December. P. 1655-1673. Television // J. Franklin. Inst. 1934. Vol. 217, January. P. 1-37. The iconoscope - a modern version of the electric eye // Proc. IRE. 1934. Vol. 22, January. P. 16-32.

Electric microscope // Congr. Intern, di elettro-radio-biologia, 1934. September. Roma,

1934. Vol. 1. P. 672-686. Possibilities of the iconoscope in television. L.: Geo Newnes, 1935. With G.A. Morton. The secondary emission multiplier - a new electronic device // Proc. IRE. 1936. March.

P. 351-375. With G.A. Morton and L. Malter. Applied electron optics // J. Opt. Soc. Amer. 1936. Vol. 26, April. P. 181-189. With G.A. Morton.

The electron image tube // Broadcast News. 1936, April. P. 4-5. Electron optical systems and their applications // J. IEE. 1936. Vol. 79, July. P. 1-10. Elektronenoptische Systems und ihre Anwendung //Ztschr. techn. Phys. 1936. Bd. 70, N 6. Iconoscopes and kinescopes in television // RCA Rev. 1936. Vol. 1, July. P. 60-84. Television and the electron // Television. 1937. Vol. 11, October. P. 194-198. Development of the projection kinescope // Proc. IRE. 1937. Vol. 25, August.
