Алекс Громов - «Волчьи стаи» во Второй мировой. Легендарные субмарины Третьего рейха

Водоизмещение (в надводном/подводном положении): 1058/1178 т (или 1054/1159 т).

Надводный радиус действия — 8700 миль.

На вооружении находились 22 торпеды или 66 мин, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, одно зенитное 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

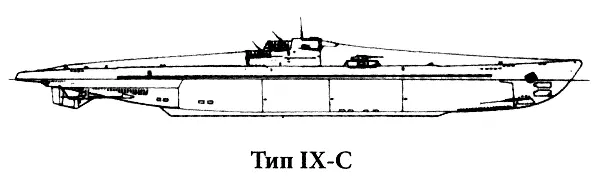

Лодки типа IX-Cимели б о льшую длину по сравнению с предыдущими модификациями.

Было построено 54 субмарины: U-66 — U-68, U-125 — U-131, U-153 — U-166, U-171 — U-176, U-501 — U-524. Экипаж насчитывал 48 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 76,76 х 6,78 х 4,7 м.

Водоизмещение (в надводном/подводном положении): 1138/1232 т (часто 1120/1232 т).

Максимальная скорость в надводном положении — 18,3 узла, в подводном — 7,3 узла.

Надводный радиус действия — 11 000 миль.

На вооружении находились 22 торпеды или 66 мин, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, одно 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

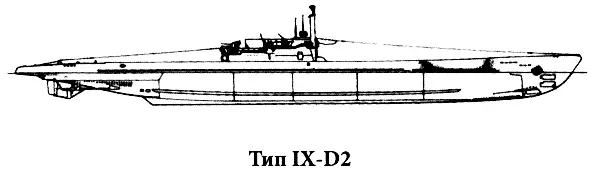

Лодки типа IX-D2обладали самой большой во флоте Третьего рейха дальностью плавания.

Было построено 28 субмарин: U-177 — U-179, U-181, U-182, U-196 — U-199, U-200, U-847 — U-852, U-859 — U-864, U-871 — U-876.

Экипаж насчитывал 55 человек (в дальних походах — 61).

Габариты лодки (длина/наибольшая ширина /осадка): 87,6 х 7,5 х 5,35 м.

Водоизмещение (в надводном/подводном положении): 1616/1804 т.

Максимальная скорость в надводном положении — 19,2 узла, в подводном — 6,9 узла.

Надводный радиус действия — 23 700 миль.

На вооружении находились 24 торпеды или 72 мины, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, две сдвоенные 20-мм пушки.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

Лодки типа XIV(«Milchkuh» — «дойная корова») — дальнейшая разработка типа IX-D, были способны перевозить свыше 423 т дополнительного топлива, а также 4 торпеды и довольно большой запас продовольствия, в том числе на борту субмарин была даже собственная пекарня.

Было построено 10 субмарин: U-459 — U-464, U-487 — U-490.

Экипаж насчитывал 53–60 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 67,1 х 9,35 х 6,5 м.

Водоизмещение (в надводном/подводном положении): 1668/1932 т.

Максимальная скорость в надводном положении — 14,9 узла, в подводном — 6,2 узла.

Надводный радиус действия — 12 350 миль.

На вооружении находились лишь два зенитных 37-мм орудия и одно зенитное 20-мм орудие, торпед не имели.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

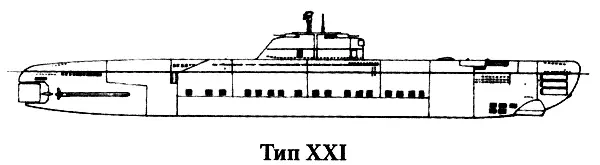

Лодки типа XXIявлялись первыми сверхсовременными субмаринами, при серийном производстве которых использовались готовые модули. В этих субмаринах были установлены системы кондиционирования воздуха и удаления отбросов.

Было построено 118 субмарин: U-2501 — U-2536, U-2538 — U-2546, U-2548, U-2551, U-2552, U-3001 — U-3035, U-3037 — U-3041, U-3044, U-3501 — U-3530. На момент окончания войны в боевой готовности было 4 лодки этого типа.

Экипаж насчитывал 57–58 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 76,7 х 7,7 х 6,68 м.

Водоизмещение (в надводном/подводном положении): 1621/1819 т, с полной загрузкой — 1621/2114 т.

Максимальная скорость в надводном положении — 15,6 узла, в подводном — 17,2 узла. Впервые была достигнута столь высокая скорость лодки в подводном положении.

Надводный радиус действия — 15 500 миль.

На вооружении находились 23 торпеды и две сдвоенные 20-мм пушки.

Лодки типа XXIII(«Elektroboot» — «электролодки») были ориентированы на постоянное нахождение под водой, став таким образом первым проектом не ныряющих, а действительно подводных лодок. Были последними из построенных Третьим рейхом во время Второй мировой войны полноразмерных субмарин. Их конструкция — максимально упрощенная и функциональная.

Спущена на воду 61 субмарина: U-2321 — U-2371, U-4701 — U-4707, U-4709 — U-4712. Из них только 6 (U-2321, U-2322, U-2324, U-2326, U-2329 и U-2336) приняли участие в боевых действиях.

Экипаж насчитывал 14–18 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 34,7 х 3,0 х 3,6 м.

Водоизмещение (в надводном/подводном положении): 258/275 т (или 234/254 т).

Максимальная скорость в надводном положении — 9,7 узла, в подводном — 12,5 узла.

Надводный радиус действия — 2600 миль.
