Михаил Крогиус - Типология разрушений памятников культуры

Косвенными причинами деформаций, в частности, являются:

— изменение гидрогеологических условий участка памятника в результате обводнения или осушения территории, когда уменьшается несущая способность основания (снижение сил сцепления водонасыщенного грунта, гниение деревянных свай и другой органики, образование карстовых пустот, засоление грунта);

— рытье, котлованов, бомбоубежищ, прокладка различных коммуникаций или линий метрополитена вблизи памятников; устройство глубоких подвалов и колодцев внутри существующих зданий, приводящие к нарушению баланса сил, действующих в слое грунта, и его подвижке;

— несоблюдение технологии при подводке фундаментов; — пристройка к памятнику дополнительных объемов с большим заглублением фундаментов или значительной нагрузкой на основание;

— строительство рядом с памятником сооружений, оказывающих на него боковое давление;

— перепланировка и перестройка зданий с изменением начальной рабочей схемы (растеска и закладка проемов; замена сводчатых перекрытий плоскими; разборка существующих перекрытий пли устройство дополнительных; демонтаж воздушных связей, разборка контрфорсов и контрфорсирующих пристроек);

— изменение (увеличение, перенос) эксплуатационной нагрузки;

— вибрационное воздействие транспорта, забивка и погружений свай, работа двигателей, генераторов и вентиляторов внутри здания; использование механизмов ударно-вращательного бурения для устройства шпуров и скважин инъекционного укрепления кладки;

— дефекты кровель, водостоков, отмосток; протечки водопровода и канализации;

— нарушение оптимального температурно-влажностного режима памятника;

— усушка древесины, обмятие узлов стержневых деревянных и комбинированных систем;

— неорганизованный сброс отходов химических и перерабатывающих предприятий, загрязнение воздуха различными соединениями, активно разрушающими строительный материал памятников.

Представленная классификация повреждений по группам облегчает анализ и оценку состояния конкретного объекта в полевых условиях обследования, так как позволяет упорядочить интерпретацию довольно хаотичного набора наблюдаемых признаков с учетом массива проверенных и многократно апробированных типовых ситуаций повреждения.

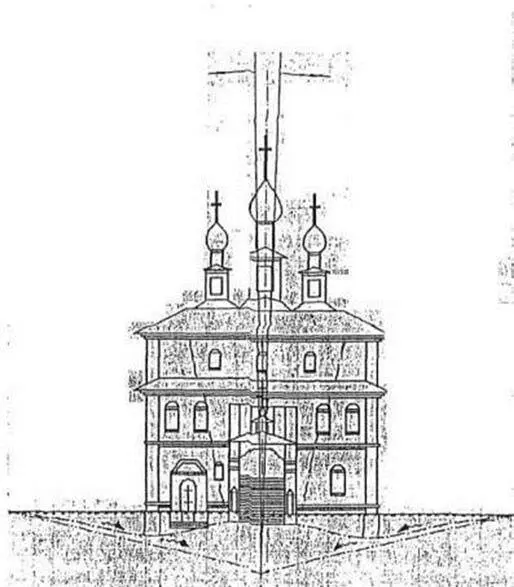

Рис. 8. Схема деформации грунтов основания древних зданий с изменением гидрологических условий при миграционном подтоплении фундаментов подземными водами верховодки [9] Методические рекомендации по экологическому мониторингу недвижимых объектов культурного наследия. Москва. 2001http://www.tehlit.ru/1lib_norma_doc/50/50886/ :

линии деформации осадки несущего слоя грунта

контур формирования осадочной воронки в массиве грунтового основания здания».

схема формирования вертикальной деформации «развала здания».

Исходя из внешнего вида, деформаций можно выделить:

Вертикальные — связанные с осадкой фундаментов и отдельных конструкций или частей, здания, усадка и раздавливание кладки, смятие и усушка деревянных несущих элементов; разрушение основных или временных поддерживающих конструкций;

Горизонтальные — обусловленные подвижкой фундаментов и частей памятника, смещением пят отдельных сводов, арок и распорных систем, расползанием стропильных ног при утрате затяжек, расслоением кладки при коррозии закладного металла, температурными деформациями.

Изгибные — в случае неотцентрированной нагрузки происходит искривление стоек, тонких стен и других элементов, прогибы балок и плит перекрытий, провисы поясов ферм, местные выполаживания кладки сводов.

Смешанные — представляющие сочетание нескольких видов деформаций.

С каждым видом деформации связаны характерные внешние признаки — повреждения — раскрытие трещин или швов, разрыв связей, образование зазоров в узлах ферм и т. п. При деформации пластичной кладки трещины не образуются, но происходит искривление швов, их наклон или равномерное раскрытие. Сложные деформации пространственных конструкций сопровождаются иногда раскрытием на фасадах и в интерьере целой системы различно ориентированных трещин, указывающих на стадийность процесса или «соподчиненность» сходящихся в деформационном блоке элементов [10] А.Н. Асаул, Ю.Н. Казаков, В.И. Ипанов. Реконструкция и реставрация объектов недвижимости. Учебник Под редакцией д.э.н., профессора А.Н. Асаула. — СПб.: Гуманистика, 2005. — 288с. Рис. 8.1. http://www.aup.ru/books/m495/4_2_1.htm .
