Юлия Максаева - Интерактивное конструирование и моделирование в программе LEGO Digital Designer

« Пиктограмма выравнивания шарниров » – Используйте пиктограмму «Выравнивание шарниров» для автоматического соединения двух отдельных точек подключения.

« Гибкий инструмент » – Используется пиктограмму для сгибания и скручивания гибких элементов.

« Закрашивание » – Используйте, чтобы изменить цвет или материал кирпичей на платформе.

« Скрыть » – Используется пиктограмма для того, чтобы скрыть некоторые блоки и/или модель.

« Удаление » – Используется для удаления блоков с платформы.

Палитра курсоров – Расширенная палитра курсоров позволяет выбирать несколько блоков на основе цвета, формы или связности блоков.

Поля ввода угла и крена – Поля ввода угла наклона, крена обеспечивают точное вращение шарнира в определенных пределах.

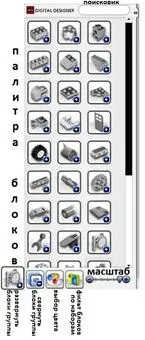

Палитра блоков

Палитра "блоки" предоставляет вам доступ к неограниченному количеству блоков, которыми вы можете создавать Вашу конструкцию:

Выберите группу блоков (они отличаются между собой по форме).

Пиктограмма со знаком «+» открывает блоки группы. Пиктограмма со знаком «–» скрывает блоки группы.

Можно фильтровать блоки по наборам (как их продают в магазинах).

Вы можете подобрать удобный вам размер пиктограмм блоков.

Можно подобрать блоки по цвету.

Поисковик – позволяет искать нужный вам блок. Попробуйте набрать такие слова, как «круглый», «крыша» или «собака», НО по-английски!

Нажмите на пиктограмму, чтобы выбрать набор LEGO®. Ваш список блоков будет отображать только те блоки, которые содержатся в выбранном наборе. Каждый блок отображается с числом, указывающим, сколько каких блоков содержится в данном наборе. Он будет отсчитывать до нуля, используемые вами блоки. Если вы используете слишком много блоков одного вида (больше, чем содержится в наборе LEGO®), номер станет красным. Красное число говорит вам, сколько дополнительных блоков вы использовали, которые не включены в набор.

Вы готовы к конструированию вашей первой виртуальной модели. У вас получится! Это легко. Главное: не начинайте сразу со сложных конструкций. Начинать стоит всегда с самого простого, а для этого вам понадобятся самые простые детали конструктора.

Элементарные детали

Представьте себе хирурга в операционной. Представьте, что операция очень сложная и нельзя медлить и отвлекаться. А теперь представьте, что хирург обращается к операционной медсестре, которая подает ему инструменты: «Подай мне вон ту штуковину с загнутыми концами…» Как Вы считаете, какой инструмент она подаст? Каков будет ход операции? И каков её исход?

Вышеизложенный текст является выдумкой, но наводит нас на цель данной лекции: знать названия деталей и уметь их различать по форме.

Начнем с самых простых.

Дети детского сада могут называть их «палочка», «пимпочка», «кубик», «кирпичик» и т.д.

Но мы с Вами вышли из детсадовского возраста, поэтому обратимся к их официальным названиям.

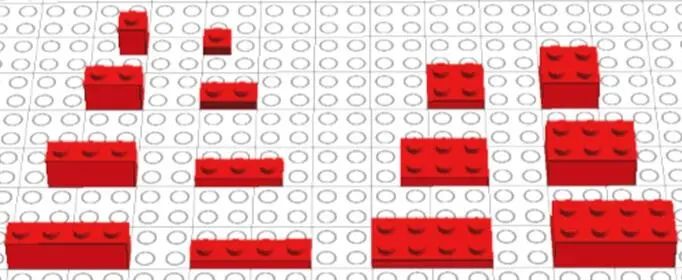

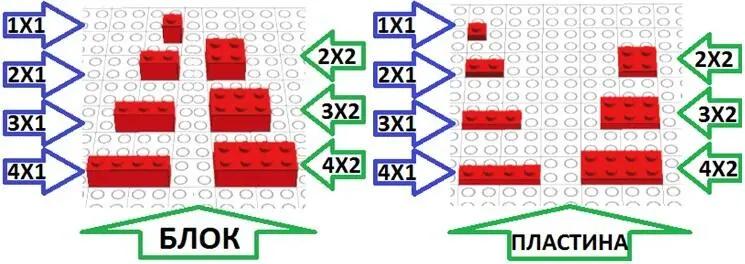

БЛОК (BRICK) – деталь конструкторов серии LEGO, высотой 9мм

+1мм на крепление.

В ширину и длину изменяется в зависимости от количества креплений, которыми блоки крепятся друг к другу или платформе. При выборе деталей следует правильно сказать не только название, но и количество креплений.

Для первоначального знакомства с программой Вам могут понадобиться ещё плоские детали.

ПЛАСТИНА (PLATE) – деталь конструкторов серии LEGO, высотой 3мм

+1мм на крепление.

Ширина и длина пластины так же измеряется количеством креплений.

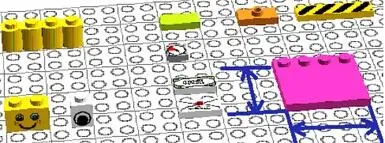

Примечательно, что на некоторых деталях могут быть рисунки, а сами делали могут быть нестандартной формы или не иметь верхних креплений.

При выборе размера вы рассчитываете, сколько креплений она занимает на платформе. Например, сиреневая деталь – это пластина 4×4 с 4 верхними креплениями 1х4.

Если вы выделите курсором любую деталь на строительной платформе, то на нижней панели экрана высветится полное её название с указанием цвета и размера (изменяющегося в креплениях) на английском языке.
