В средней части окна находятся палитры блоков, из которых можно составить программу. На рис. 1.5 мы раскрыли палитру Основное.

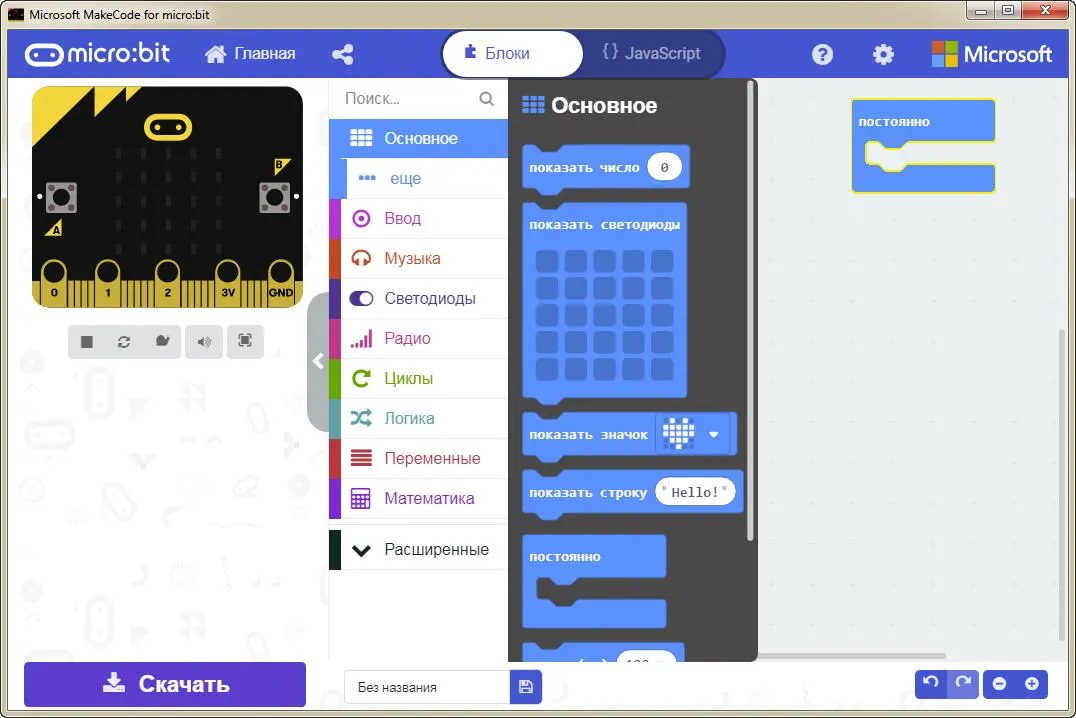

Рис. 1.5. Палитра компонентов Основное

Перетащите мышью блок показать светодиодывправо, в блок постоянно. Далее проделайте эту операцию еще раз, расположив второй такой же блок под первым (рис. 1.6).

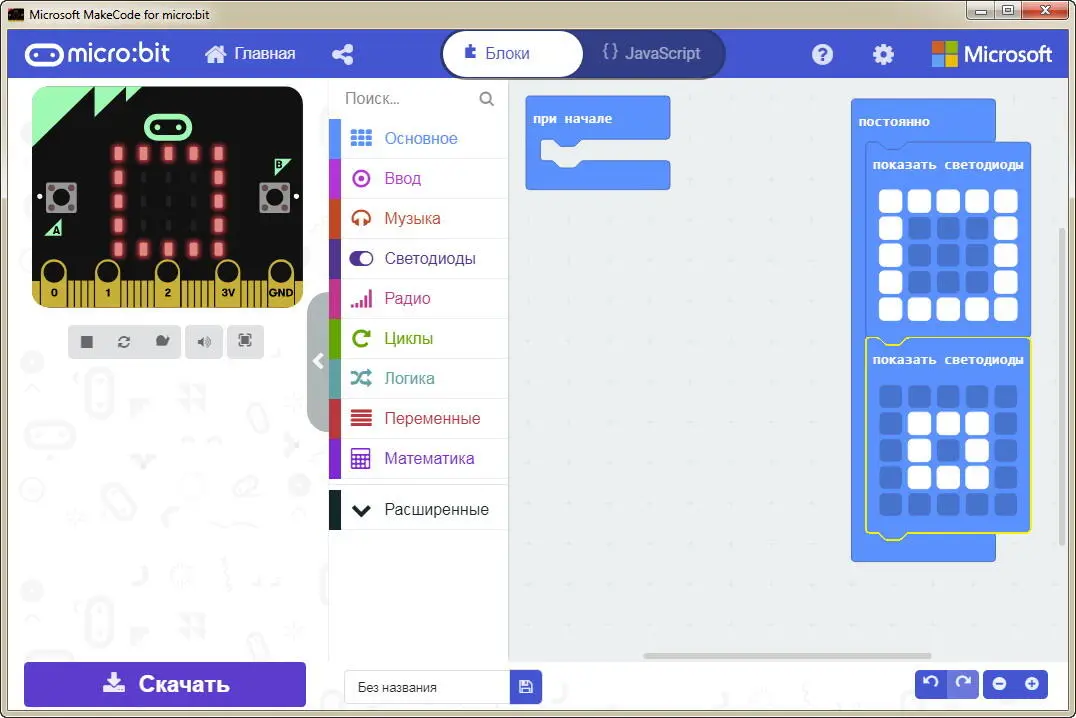

Рис. 1.6. Добавлены два блока показа светодиодов

Щелкая мышью изображения светодиодов, создайте в верхнем блоке квадрат большого размера, а в нижем – маленького, как это показано на рис. 1.6.

Теперь щелкните кнопку Скачать. После этого подготовленная нами программа загрузится в память микроконтроллера и сразу запустится на выполнение. Вы увидите, что на экране micro:bit будет попеременно отображаться то большой, то маленький квадрат (рис. 1.7).

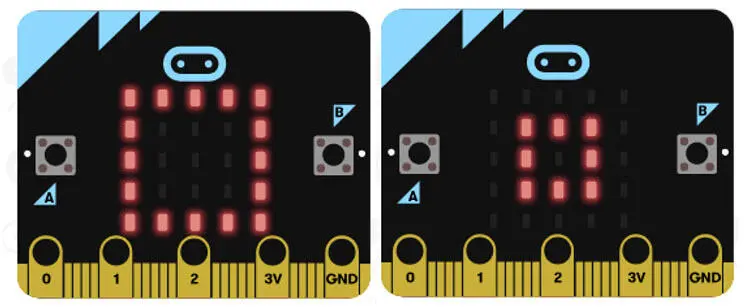

Рис. 1.7. Наша программа работает на микроконтроллере

Справа от кнопки Скачатьесть поле, в котором вы можете ввести название программы. А еще правее находится кнопка с изображением дискеты, предназначенная для сохранения программы в виде файла с расширением имени hex.

В микроконтроллере micro:bit версии 2 используется новый формат файла hex с названием Universal Hex. Файлы с этим форматом могут работать и на micro:bit версии 1.5. Обратное неверно – файлы hex старого формата можно использовать на micro:bit версии 2 только если загрузить их в редактор, а потом сохранить. При такой операции выполняется изменение формата.

Всегда сохраняйте программы, над которыми работаете, иначе есть риск потерять время, например, при случайном отключении питания компьютера или при каких-либо ошибочных действиях.

При подключении micro:bit через USB-порт в компьютере появляется дисковое устройство. Но это не настоящий диск. Если скопировать hex-файл на такой «диск», то программа загрузится в micro:bit и автоматически запустится на выполнение. После запуска она будет удалена с диска, созданного при подключении контроллера.

Итак, мы создали и запустили на выполнение нашу первую программу, которая в цикле показывает два изображения на экране микроконтроллера. Правда, это было несложно?

Теперь вы можете отсоединить micro:bit от порта USB и подключить батарейное питание. Загруженная нами программа продолжит свою работу – она остается в памяти микроконтроллера даже при отключении электропитания.

Напомним, что все программы из нашей книги можно загрузить на сайте автора по адресу http://frolov-lib.ru/books/boxrover/в виде zip-архива. Программа, над которой вы только что работали, называется Квадрат, и ее можно найти в каталоге BoxRover/ch01/microbit-Квадрат.hex архива.

Если нет возможности или желания скачивать и устанавливать на компьютер Microsoft MakeCode for micro:bit, то вы можете программировать micro:bit с помощью браузера, открыв MakeCode Editor на сайте https://makecode.microbit.org/, а также с помощью смартфона или планшета. В этом разделе мы расскажем об использовании браузера.

Откройте сайт, и вы увидите страницу, очень похожую на главное окно программы Microsoft MakeCode for micro:bit (рис. 1.8).

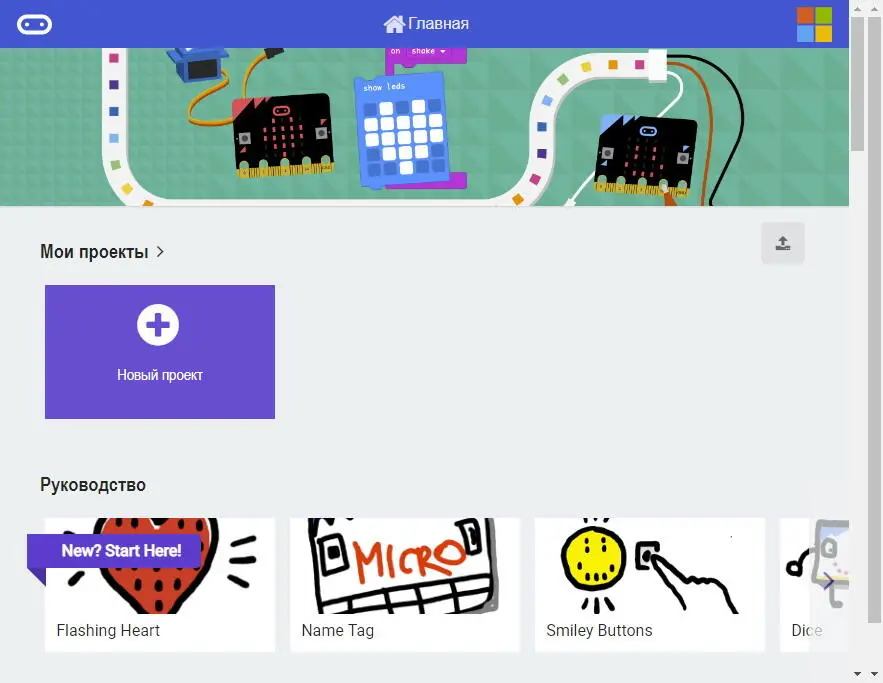

Рис. 1.8. Сайт makecode.microbit.org

Повторите действия, которые мы проделали с этой программой, чтобы создать такую же программу.

Затем щелкните кнопку Скачать, и после завершения загрузки скопируйте полученный hex-файл на устройство, переместив его значок из папки загрузки на значок устройства micro:bit (рис. 1.9).

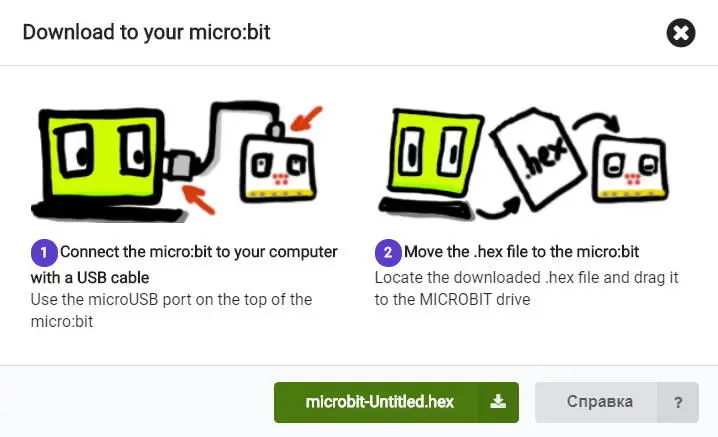

Рис. 1.9. Скачивание двоичного кода программы с сайта makecode.microbit.org

Программа Microsoft MakeCode for micro:bit удобнее тем, что не требует скачивания и копирования hex-файла программы. Она сразу загружает файл в устройство, после чего программа начинает работать. В результате вы будете быстрее создавать и отлаживать программы.

Если у вас нет ноутбука или настольного компьютера, то для программирования micro:bit можно использовать смартфон или планшет. При этом программы вы будете загружать в micro:bit при помощи беспроводного интерфейса Bluetooth.
