Когда вы летите в самолете, то можете испытывать ускорение (или иными словами, перегрузки) до 1,5g. Парашютисты и космонавты подвержены более серьезным перегрузкам, порядка 4g и более. Очень большие перегрузки возникают, когда вы едете в автомобиле и он на ходу врезается в стену или в автомобиль, который едет вам навстречу. Значительные перегрузки, как ударные, так и постоянно действующие, могут привести к серьезным проблемам в здоровье.

Наверное вы уже поняли, как важно контролировать ускорение, например, при испытании различной техники. Но как измеряется ускорение?

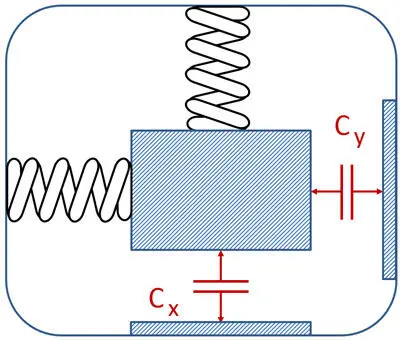

В микрокомпьютере micro:bit используются так называемый емкостной акселерометр. Его принцип действия иллюстрируется на рис. 5.1.

Рис. 5.1. Иллюстрация принципа действия емкостного акселерометра

Представьте себе, что в пластмассовой коробке на двух пружинах закреплен небольшой металлический груз. Снизу и справа от груза имеются две металлические пластины.

Когда корпус перемещается с ускорением вверх или вниз, вправо или влево, расстояние между грузом и пластинами будет изменяться. Это происходит из-за инертной массы груза, закрепленного на гибкой пластине.

Груз и пластины образуют два конденсатора, обозначенные на рис. 5.1 как C Xи C Y. Когда расстояние между грузом и пластинами изменяется, меняются и емкости этих конденсаторов.

Таким образом, измеряя емкости конденсаторов в процессе движения, можно отслеживать изменение ускорения по горизонтальной и вертикальной оси. А если добавить третью пружину и еще одну металлическую пластину, то можно будет измерять ускорение во всех трех направлениях.

Что касается акселерометра, встроенного в micro:bit, то там применяется три пластины, что дает возможность измерять ускорение по всем трем осям координат.

Согласно документации, акселерометр micro:bit может измерять ускорение в диапазоне от -2g до 2g. При этом возвращаются положительные и отрицательные значения в тысячных долях g, с диапазоном от 0 до 1024.

Одно из самых интересных применений акселерометра micro:bit – это обнаружение жестов. Это поворачивание платы микроконтроллера логотипом вверх или вниз, наклон вправо или влево, поворачивание монитором вверх или вниз, встряхивание, свободное падение, а также движение с ускорением в 3g, 6g и 8g.

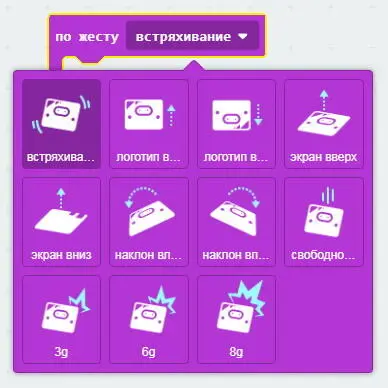

Когда вы совершаете с платой микроконтроллера описанные выше действия, создаются соответствующие события. Их можно обрабатывать в блоке по жестуиз палитры Ввод. Список доступных жестов показан на рис. 5.2.

Рис. 5.2. Жесты в микрокомпьютере micro : bit

Расскажем, как вы можете обрабатывать жесты от акселерометра в своих программах.

Самое простое что можно придумать с жестами – это сделать игру в кости. Когда вы встряхиваете плату своего micro:bit, на его экране высвечивается случайное число от 0 до 6. Конечно, это упрощенный вариант игры, так как тут мы «бросаем» только одну кость.

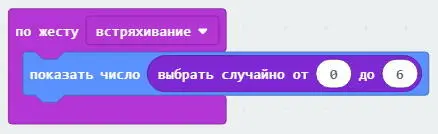

Программа игры в кости показана на рис. 5.3.

Рис. 5.3. Программа обработки события встряхивания

Когда микроконтроллер обнаруживает, что его начали трясти, он создает событие на жест встряхивание. Обработчик этого события показывает на экране случайное число в диапазоне от 0 до 6.

Эта программа находится в файле BoxRover/ch05/microbit-Кости.hex архива, который можно скачать с сайта автора книги по адресу http://frolov-lib.ru/books/boxrover/.

Когда вы работаете со смартфоном, то независимо от его положения в пространстве просматриваемая страница поворачивается таким образом, что вы никогда не видите ее вверх ногами. Акселерометр, встроенный в смартфон, позволяет все время держать на контроле положение экрана смартфона, отслеживая повороты экрана.

Давайте создадим такую программу для micro:bit, которая будет рисовать стрелку, показывающую вверх независимо от того, как вы держите плату микроконтроллера.

Эта программа показана на рис. 5.4.

Рис. 5.4. Программа для отслеживания положения платы micro : bit в пространстве
