Для определения расстояния в километрах между двумя точками, расположенными на одном меридиане, вычисляют расстояние между ними в градусах, а затем число градусов умножают на 111 км. То же самое можно сделать для определения расстояния между двумя точками на экваторе. Для определения расстояний между двумя точками на любой другой параллели число градусов умножают на соответствующий ей показатель. Так, например, для пятнадцатой параллели северной и южной широты число градусов между точками умножают на 108 км.

Способы изображения земной поверхности на плоскости называются картографическими проекциями. Проекции существуют разные, в основе каждой из них лежит определенный метод изображения земной поверхности, но, к огромному сожалению географов, среди множества проекций не существует идеальной, такой, какая бы не давала искажений. При изображении на плоскости участков земной поверхности и расположенных на них объектов неизбежно происходит нарушение геометрических свойств – искажаются углы, площади, формы и длины линий. Возьмите в руки глобус, подойдите с ним к карте мира и сравните разницу изображений.

Конкретная, наиболее оптимальная, проекция выбирается исходя из того, какой участок земной поверхности изображен на карте.

Рассмотрите таблицу, чтобы вспомнить отличия плана от карты, о которых было сказано в этой главе. Для закрепления материала поработайте с картами – читайте их, измеряйте расстояния между различными объектами, представляйте, как выглядит в реальности то, что изображено на карте.

Отличие плана местности от карты

Создать карту может только географ, а вот составить план местности способен любой человек, знакомый с правилами глазомерной съемки местности.

Съемкой местности называется исследование местности для создания плана или карты. Специалист, производящий съемку местности, называется топографом. Вы тоже можете считать себя топографом после того, как составите первый план местности.

Глазомерная съемка местности – самый простой способ составления плана. Она не требует сложных инструментов и абсолютно точных измерений расстояний. Для глазомерной съемки вам понадобится:

– планшет – это прямоугольный лист фанеры или плотного картона с закрепленными на нем компасом и листом бумаги. Компас крепится в верхнем левом или правом углу планшета таким образом, чтобы линия «север – юг», соединяющая на его шкале буквы С и Ю была бы параллельна краю планшета. На листе бумаги в верхнем левом углу нужно прочертить линию «север – юг» параллельно аналогичной линии на шкале компаса;

– тренога или какая-то другая опора для планшета;

– визирная линейка (линейка треугольной формы, которую удобно наводить на предметы);

– циркуль-измеритель;

– карандаш;

– ластик;

– несколько булавок.

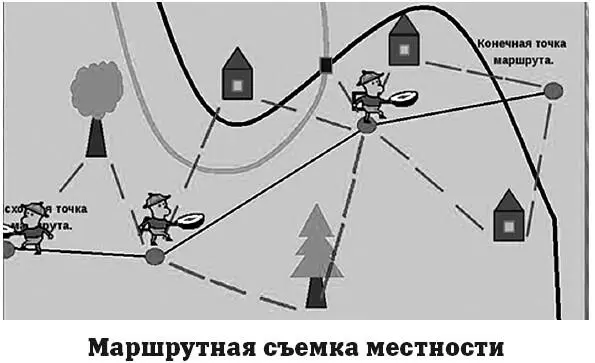

Глазомерную съемку местности можно проводить двумя способами. Полярная съемка проводится с одной точки, а маршрутная – с нескольких, при движении по определенному маршруту. По сути маршрутная съемка местности представляет собой несколько полярных съемок, а «маршрутный» план состоит из нескольких «полярных» планов.

До начала съемки нужно определиться с масштабом. Масштаб выбирается не произвольно, а со смыслом. Он должен соответствовать цели составления плана, то есть должен быть таким, чтобы на плане было показано все, что требуется. Отметьте в нижней правой части листа линейный масштаб в метрах. Для удобства работы расчертите тонкими карандашными линиями лист бумаги на одно-двухсантиметровые квадраты. Эта сетка поможет вам точнее наносить объекты на план. После того, как план будет составлен, сетка стирается.

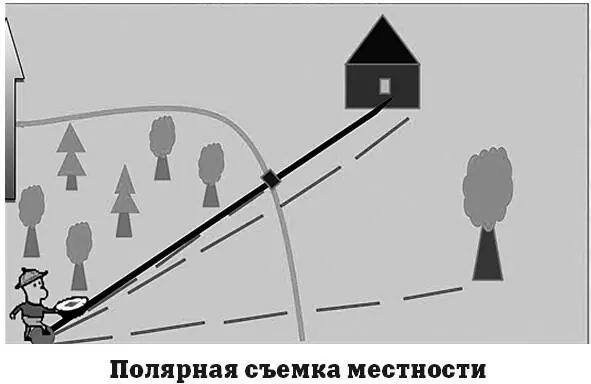

Глазомерная полярная съемка местности начинается с выбора полюса (потому она и называется «полярной») – исходной точки съемки. Полюсом должно быть место, с которого хорошо просматривается весь участок.

Съемка начинается с ориентировки планшета по сторонам света. Планшет поворачивается таким образом, чтобы темная часть стрелки компаса, направленная на север, указывала на букву «С» на шкале. При этом лист бумаги будет обращен верхней стороной на север, а нижний – на юг.
