Николай Добронравов - Беседа о колесе

Рассмотрим теперь, как же происходит передача вращения от одной оси к другой.

В простейшем случае два колеса с параллельными осями вращения плотно соприкасаются своими ободами. Если теперь одно из колес начнет вращаться (ведущее колесо), то благодаря трению между ободами начнет вращаться и второе.

При отсутствии скольжения колеса перекатываются одно по другому, т. е. пути, проходимые точками, лежащими на их ободах, равны. Это справедливо при всех диаметрах колес. Стало быть, большее колесо будет делать, по сравнению со связанным с ним меньшим, во столько же раз меньше оборотов, во сколько раз его размеры превышают размеры последнего.

В простейшем виде такая передача трением, или, как ее иногда называют, фрикционная (от латинского — «фрикцио» — трение) передача, встречается сравнительно редко, главным образом там, где передаваемые усилия не очень велики и где, подчеркнем, не требуется вполне точного соотношения между числами оборотов зацепленных осей.

Так сцеплен с ободом велосипедного колеса вал маленькой динамомашины, питающей фонарь. Так же соединяются ведущее колесо швейной машины и колесо приспособления, с помощью которого наматывается нитка на шпульку.

Иногда передачей трением пользуются в небольших сверлильных станках. На рис. 21 изображен пресс с фрикционной передачей.

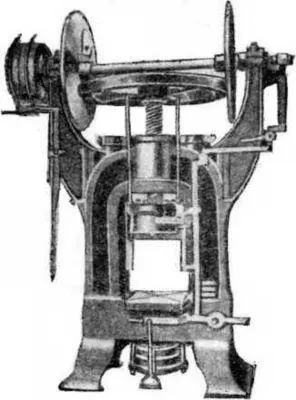

Рис. 21. Пресс с фрикционной передачей.

Ведомая и ведущая оси расположены под прямым углом друг к другу и заканчиваются дисками. Ведущая ось имеет два диска, расположенные по обеим сторонам ведомого диска, чтобы иметь возможность изменять направление вращения горизонтального диска, не меняя направления вращения ведущей оси. Если левый ведущий диск прижат к ведомому горизонтальному диску, то последний приходит во вращение в одну сторону; если же правый ведущий диск прижат к нему, то горизонтальный диск вращается в противоположную сторону.

Соединение двух колес ремнем во многих случаях удобнее непосредственного их соприкосновения. Во-первых, при этом можно благодаря упругости ремня не выдерживать с большой точностью расстояния между осями. Во-вторых, на каждую из осей можно насадить ряд колес различного диаметра и накидывать ремень на различные пары. Если диаметр колеса на одной оси большой, а на второй малый, то вторая ось будет делать больше оборотов, чем первая, и наоборот. Таким образом легко менять соотношение чисел оборотов осей.

В этом случае колеса, насаженные на оси, называются «ступенчатыми шкивами», а сцепленная пара осей — трансмиссией (от латинского слова «трансмиттере» — передавать, пересылать) (рис. 22).

Рис. 22. Схема трансмиссии.

Диаметры шкивов подбираются таким образом, чтобы один и тот же ремень можно было с одинаковым натяжением накидывать на любую пару шкивов.

Обратите внимание на очертание каждого из шкивов: посредине они немного толще. Для чего это сделано? Такое утолщение необходимо для того, чтобы ремень не соскакивал на ходу. Если такого утолщения не имеется, то трансмиссия будет работать только при совершенно точно сшитом плоском ремне и строго параллельных осях; если же ремень не точно пригнан (а так всегда бывает на практике), то одним краем он будет немного плотнее прижат к шкиву, чем другим, и станет косо. Прижатая сторона у него будет сильнее натянута, кромка ремня уже не сможет двигаться параллельно окружности шкива, и ремень будет сбегать к середине шкива и вскоре соскочит.

На первый взгляд может показаться, что утолщение на шкиве никак не задержит такого перекоса и сбегания ремня. Однако тщательное рассмотрение вопроса показывает, что утолщение это способствует нормальной работе трансмиссии. Если ремень начнет соскальзывать с середины шкива, то одна сторона его (находящаяся ближе к середине) будет натягиваться сильнее, чем другая; благодаря этому обстоятельству ремень, слегка соскользнувший с середины шкива, перекашивается и начинает снова наползать на нее. Иными словами, наличие утолщения на шкиве способствует возвращению ремня в исходное положение.

Рассмотрим теперь другой вид сцепления колес, осуществляемый с помощью зубцов. Зубчатые колеса возникли, по-видимому, более двух тысячелетий тому назад. Но широкое применение получили они лишь в течение последних шести-семи веков.
