Глава 3

Изображение земной поверхности на плане, глобусе и карте. Составление плана местности

Изображением земной поверхности на картах занимается отрасль географии, называемая картографией.

Изображать земную поверхность можно на планах, на картах и на глобусе.

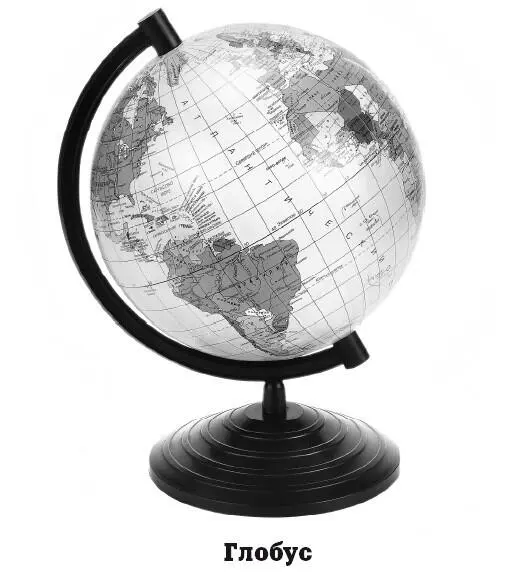

Глобус – это трехмерная модель нашей планеты. Изображение Земная поверхность изображена на глобусе без искажений. Глобусы не очень удобны в использовании, подробно на них ничего изобразить нельзя, но зато они дают правильное представление о расположении материков, морей, океанов и островов, а также об их размерах.

Детально изучать какую-либо местность можно при помощи планов и карт. План – это та же карта, только предельно упрощенная. План представляет собой чертеж, на котором при помощи условных знаков изображен в уменьшенном виде небольшой участок земной поверхности, настолько небольшой, что нет необходимости учитывать ее кривизну.

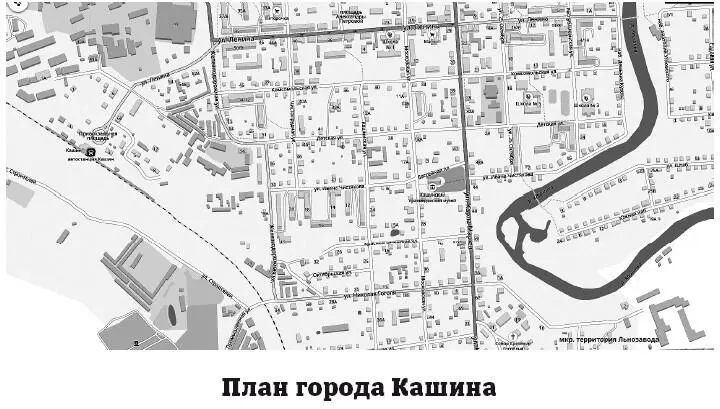

Пример – план города. Планы городов часто называют «картами», но по сути дела это не карты, а планы.

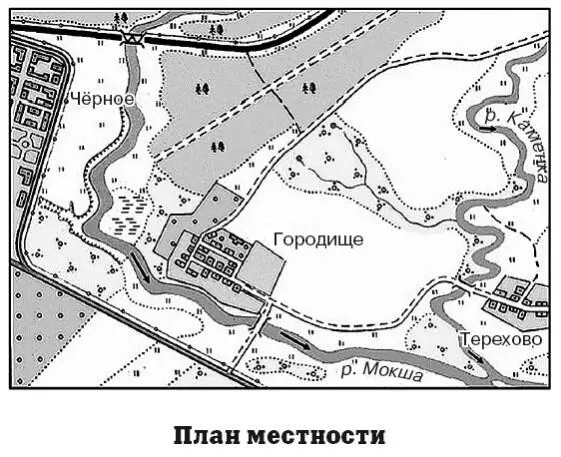

Пользуясь планом города, мы можем найти нужную улицу или нужный объект (например – вокзал) и проложить путь до него. Для таких же целей служат и планы местности, включающие в себя несколько населенных пунктов.

Различные объекты изображаются на плане местности при помощи условных знаков. Есть свои правила и в окраске различных объектов. Так, например, леса и парки на планах всегда закрашиваются зеленой краской, водоемы – голубой, кустарники – бледно-зеленой, сады – желтой, горы – коричневой. Строения, вне зависимости от их реальной формы, принято изображать в виде прямоугольников.

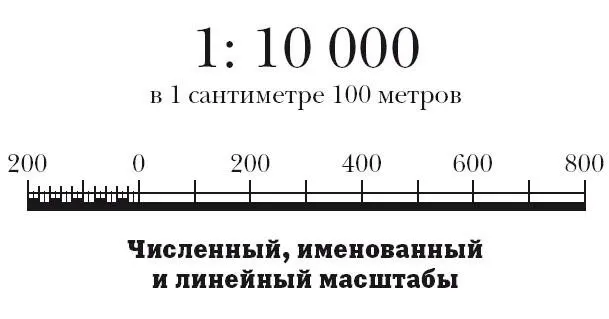

И планы, и карты, и глобусы должны непременно иметь масштаб – показатель того, во сколько раз расстояние на изображении меньше, чем в действительности. Масштаб всегда представляет собой дробь, у которой числитель единица, а знаменатель – число, указывающее кратность уменьшения. Например, масштаб 1 1000 или, как чаще принято изображать – 1: 1000 говорит о том, что расстояние на изображении уменьшено в 1000 раз. Иногда картографы обходятся без дробей и просто пишут – «в 1 см – 100 км». Запись в виде дроби называется «численным масштабом», а выраженный в виде слов – «именованным масштабом».

Для удобства может использоваться и «линейный масштаб». На плане или карте изображается мерная линейка, при помощи которой, используя циркуль-измеритель, можно измерить любую линейную величину, не прибегая к вычислениям. Сверху над линейным масштабом указывается численный или именованный масштаб.

Обратите внимание!В числителе дроби, выражающей масштаб, всегда должна стоять единица! Если единица окажется в знаменателе, то получится, будто расстояние на карте или плане в сколько-то раз больше реального. Это абсурд. Планы и карты всегда рисуются с уменьшением.

Есть три закона, касающиеся масштаба.

Закон первый – масштаб должен быть на любой карте и на любом плане. Карту без масштаба географы считают не картой, а рисунком.

Закон второй – указанному масштабу должны соответствовать все расстояния на изображении, иначе это снова будет рисунок.

Закон третий – чем меньше знаменатель, тем крупнее масштаб. Например, масштаб 1: 1000 крупнее, чем масштаб 1: 50000.

Величина масштаба является одним из признаков, отличающих планы от карт. Масштаб на плане не может быть мельче 1: 5000.

По величине масштаба карты подразделяются на крупномасштабные (1:10 000 – 1:200 000), среднемасштабные (1:200 000 – 1:1 000 000) и мелкомасштабные (мельче 1:1 000 000).

Условные знаки делятся на:

– масштабные условные знаки, размеры изображения которых определяются масштабом карты. Масштабные знаки в свою очередь подразделяются на площадные (лес, озеро) и линейные (железная дорога). Линейные знаки масштабируются только в длину, ширина их условна.

– внемасштабные или точечные условные знаки (колодец, родник);

– пояснительные знаки, которые применяются в сочетании с масштабными и внемасштабными и служат для дополнительной характеристики изображенных объектов. Так, например, стрелка на реке указывает направление ее течения.
