Зульфия Сафина - Технология склеивания изделий из композиционных материалов

Синтетические клеи – клеи, полученные химическими методами: поликонденсацией, полимеризацией или реакциями в цепях полимеров. Для изготовления клеев на основе синтетических полимеров используются синтетические каучуки и смолы.

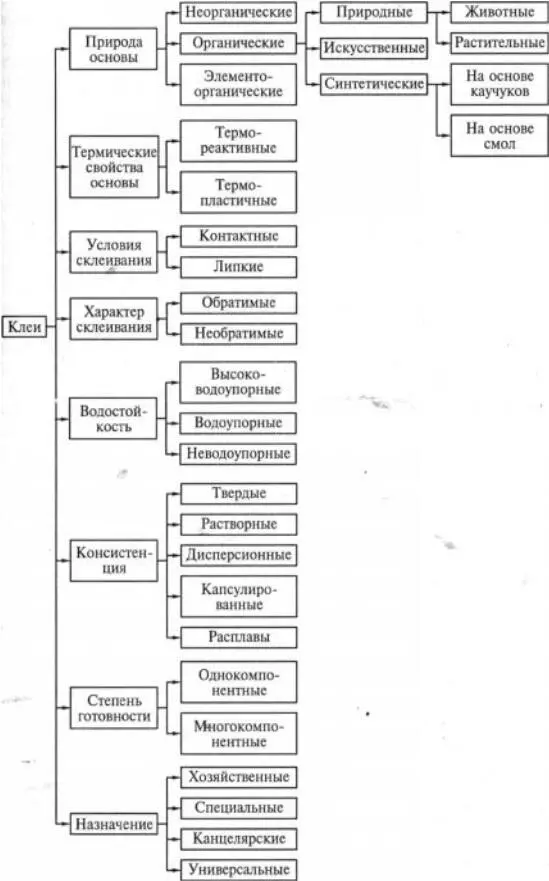

Рис. 3. Классификация клеев

По термическим свойствам основыклеи подразделяются на термореактивные и термопластичные.

Термореактивные клеи – клеи на основе немодифицированных и модифицированных фенол-формальдегидных, полиэфирных, эпоксидных смол и т.д. Общим для этой группы является то, что отверждение клея происходит за счет процессов поликонденсации и полимеризации. Оно может сопровождаться усадкой и повышением хрупкости смолы. Во избежание этого в клеи на основе термореактивных смол вводят наполнители.

Термореактивные клеи могут быть однокомпонентными. Они образуют клеевой шов при отверждении под действием повышенных температур. Двух- или много компонентные термореактивные клеи отверждаются под действием катализатора или отвердителя при нормальной или повышенной температуре.

Как известно, термореактивные смолы в результате химических реакций отверждаются, превращаются в трехмерные сшитые твердые вещества. При нагревании они не плавятся, в растворителях не растворяются, а при перегревании разлагаются. К таким смолам относятся эпоксидные, полиэфирные, фенолоформальдегидные, мочевиноформаль-дегидные, полиуретановые, кремнийорганические и др. Они обладают невысокой молекулярной массой (200-6000), и поэтому их называют олигомерами.

Повышения эластичности термореактивных смол достигают совмещением их с термопластами или эластомерами, а теплостойкости – введением минеральных наполнителей. Отверждение может происходить без нагрева и с нагревом. В последнем случае клеевые соединения приобретают большую прочность и теплостойкость.

Клеи на основе термореактивных смол применяют для соединения деталей, работающих в нагруженных конструкциях из металла и неметаллических материалов.

К группе термопластичных клеев относятся композиции на основе полиэтилена, поливинилхлорида, полистирола, полиамидов, полиметилметакрилата и др. Эти клеи обладают хорошей эластичностью,но невысокими прочностными показателями и низкой теплостойкостью, что ограничивает область их применения. Обычно клеи на основе термополастов применяют для склеивания ненагруженных деталей из неметаллических материалов.

Термопластичные клеи могут быть в виде раствора. Они образуют клеевую пленку вследствие выделения из раствора воды или растворителей. Тормопластичные клеи в виде дисперсий становятся твердыми вследствие всасывания воды в подложку. К термопластичным относят также клеи-расплавы, которые склеивают после охлаждения склеиваемых друг с другом деталей до температуры ниже температуры размягчения клея.

Клеи на основе термопластичных полимеров, как правило, имеют большую молекулярную массу (выше 10000), при нагревании размягчаются, становятся вязкотекучими, а при охлаждении переходят в твердое состояние практически без изменения первоначальных свойств.

По условиям склеиванияклеи делят на контактные (склеивание идет без давления) и липкие (склеивание происходит под давлением мгновенно).

Контактными клеями являются, как правило, все клеи, содержащие легколетучие растворители. В качестве растворителей обычно используются наименее токсичные легколетучие вещества: легкие углеводороды, циклогексан, метилэтилкетон, ацетон, ксилол, эфиры, хлорированные углеводороды. После нанесения клея на одну или обе поверхности и непродолжительного подсушивания происходит склеивание.

По характеру склеиванияклеи и клеевые соединения делятся на обратимые и необратимые по отношению клеевого шва к нагреванию, воздействию воды или органических растворителей.

Некоторые из необратимых синтетических клеев не требуют для отверждения обязательного нагрева, а потому их подразделяют на клеи холодного (от 0 до 25 °C), умеренного (от 25 до 100 °C) и горячего (от 100 до 250 °C) отверждения. При этом в каждую группу могут попасть как термореактивные, так и клеи на основе термопластичных полимеров и эластомеров.

Полезной с практической точки зрения является классификация клеящих материалов по водостойкости клеевого соединенияна высоководоупорные (клеевой шов выдерживает кипячение в воде), водоупорные (клеевой шов выдерживает пребывание в воде комнатной температуры) и неводоупорные (клеевой шов разрушается под воздействием воды). К высоководоупорным и водоупорным относятся почти все синтетические клеи, к ограниченно водоупорным – казеиновые клеи, а совершенно неводостойким – глютиновые клеи.
