Зульфия Сафина - Технология склеивания изделий из композиционных материалов

При взаимодействии клея и твердого тела происходит одновременная переориентировка молекул этих тел и начинают действовать силы, обеспечивающие все более прочные межмолекулярные связи. Давление при склеивании способствует быстрому заполнению клеем всех неровностей и более полному контакту поверхности твердого материала с клеем. Заключительной стадией склеивания является переход клея в твердое состояние, т е. его когезионное упрочнение.

На полноту смачивания поверхности и величину сцепления с ней клея влияют форма и размеры микроуглублений на поверхности. Любая поверхность твердого тела представляет собой систему выступов и впадин, т. е. имеет неровности, зависящие от способа обработки. Наиболее распространенные формы углублений схематически изображены на рисунке 2.

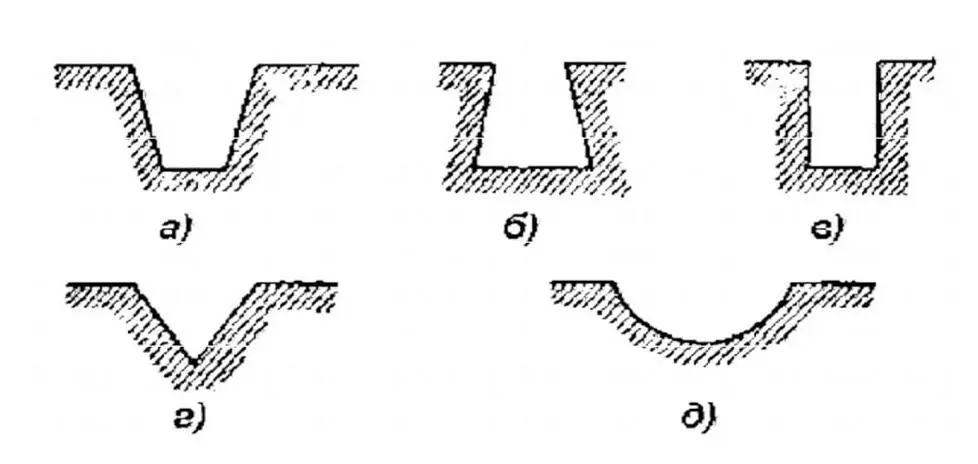

Рис. 2. Формы углублений на поверхности твердого тела: а, б – коническая; в – цилиндрическая; г – призматическая; д – сферическая

С точки зрения полноты смачивания более благоприятны коническая (рис. 2, а) и призматическая (рис. 2, г) формы. Следует различать склеивание плотных и пористых тел. Углубления на поверхности плотных тел представляют собой капилляры, которые клей заполняет под влиянием капиллярного давления. При этом находящийся в капиллярах воздух сжимается и препятствует прониканию в них клея.

Практически клей не заполняет капилляров полностью, поэтому смачиваемая поверхность всегда меньше свободной поверхности, взятой с учетом всех ее неровностей. При склеивании непористых материалов сжимаемый в капиллярах воздух частично поглощается жидким клеем. В пористых телах воздух, содержащийся в капиллярах, отжимается под влиянием прилагаемого давления и диффундирует в глубь тела, поэтому сцепление клея с поверхностью пористых тел происходит в более благоприятных условиях. Учитывая смачивающую способность клея и прилагаемое давление, глубину заполнения клеем неровностей поверхности непористых тел с углублениями конической формы выражают формулой:

где h – средняя глубина заполнения капилляра, см; Н – средняя высота микронеровностей, см; р – прилагаемое давление, г/см²; р н– начальное давление воздуха в углублениях, г/см²; α – поверхностное натяжение жидкого клея, г/см².

Согласно приведенной формуле, глубина заполнения капилляра зависит в основном от давления (без учета поглощения воздуха жидким клеем, также зависящего от давления).

Существует несколько теорий склеивания: механическая, адсорбционная, электронная, диффузионная, химическая.

Механическая теория склеивания выдвинута в 30-х годах XX в. Мак-Беном. По этой теории при склеивании образуется механическая связь между клеем и поверхностью склеиваемого материала наподобие шипового или заклепочного соединения. Более поздние исследования показали недостаточность общих представлений механической теории и ограничили применимость ее лишь для частных случаев склеивания, например пористых материалов [4].

Образование клеевого соединения в несколько стадий и преимущественное значение поверхностных явлений в процессе склеивания лежат в основе адсорбционной теории адгезии, выдвинутой Мак-Лареном, Дебройном, Ставерманом. Многие представления этой теории основаны на анализе энергетических состояний при смачивании клеем поверхности твердого тела. Однако попытки оценить адгезию энергией смачивания и связать ее с физикомеханическими свойствами соединения осложняются тем, что с момента нанесения клея на твердую поверхность энергия смачивания непрерывно изменяется в результате испарения растворителя, затвердевания расплавленного клея или химической реакции, протекающей при отверждении. Поэтому конечная энергия системы после отверждения не равна энергии в момент смачивания и по величине энергии (или работы) смачивания нельзя судить о прочности адгезионной связи затвердевшего клея к поверхности. Адгезия затвердевшего клея определяется по механическому отрывающему усилию или по работе, затрачиваемой на разъединение твердых поверхностей. Если величина адгезии при смачивании измеряется в момент равновесного состояния системы, то механическое отделение пленки клея является процессом неравновесным. Сопротивление пленки отрыву зависит от скорости разъединения: чем она больше, тем большая затрачивается работа. Только в том случае, если пленка отрывается очень медленно, так что процесс проходит ряд равновесных и обратимых состояний, полученные данные можно сравнивать с работой смачивания.
