Рисунок 1.11. – Исходная диаграмма SADT-модели

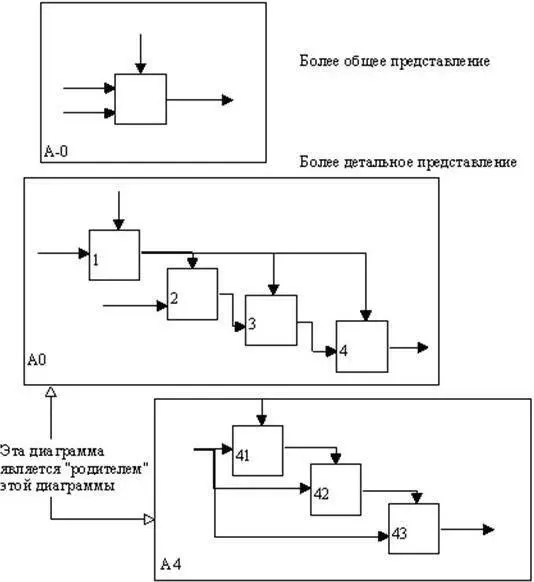

Рисунок 1.12 – Декомпозиция исходной диаграммы SADT-модели

Технология DFD.Графическая модель системы определяется как иерархия диаграмм потоков данных (ДПД), описывающих асинхронный процесс преобразования информации от ее ввода в систему до выдачи пользователю. Диаграммы верхних уровней иерархии (контекстные диаграммы) определяют основные процессы или подсистемы АИС с внешними входами и выходами. Они детализируются при помощи диаграмм нижнего уровня. Такая декомпозиция продолжается, создавая многоуровневую иерархию диаграмм, до тех пор, пока не будет достигнут такой уровень декомпозиции, на котором процессы становятся элементарными и детализировать их далее нецелесообразно.

Основными нотациями ДПД являются: внешние сущности; системы/подсистемы; процессы; накопители данных; потоки данных. Источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те в свою очередь преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям – потребителям информации.

Внешняя сущностьпредставляет собой материальный предмет или физическое лицо, представляющее собой источник или приемник информации, например, как показано на рисунке 1.13, заказчики, поставщики, клиенты, склад.

Рисунок 1.13 – Внешняя сущность

Определение некоторого объекта или системы в качестве внешней сущности указывает на то, что она находится за пределами границ анализируемой АИС.

На рисунке 1.14 изображена контекстная диаграмма подсистемы(системы). Номер подсистемы служит для ее идентификации. В поле имени вводится наименование подсистемы – предложения с подлежащим и соответствующими определениями и дополнениями.

Рисунок 1.14 – Подсистема

Процесспредставляет собой преобразование входных потоков данных в выходные на основе определенного алгоритма. Физически процесс может быть реализован различными способами: это может быть подразделение организации (отдел), выполняющее обработку входных документов и выпуск отчетов, программа, аппаратно реализованное логическое устройство и т.д. Процесс на диаграмме потоков данных изображается, как показано на рисунке 1.15.

Рисунок 1.15 – Процесс

Номер процесса служит для его идентификации. В поле имени вводится наименование процесса в виде предложения с активным недвусмысленным глаголом в неопределенной форме (вычислить, рассчитать, проверить, определить, создать, получить), за которым следуют существительные в винительном падеже. Информация в поле физической реализации показывает, какое подразделение организации, программа или аппаратное устройство выполняет данный процесс.

Накопительданных представляет собой абстрактное устройство для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь, причем способы помещения и извлечения могут быть любыми. Накопитель данных может быть реализован физически в виде: таблицы в оперативной памяти, файла и т.д. Накопитель на диаграмме потоков данных изображается, как показано на рисунке 1.16.

Рисунок 1.16 – Накопитель данных

Накопитель данных идентифицируется буквой "D" и произвольным числом. Накопитель данных в общем случае является прообразом будущей базы данных и описание хранящихся в нем данных должно быть увязано с информационной моделью.

Поток данныхопределяет информацию, передаваемую через некоторое соединение от источника к приемнику. Реальный поток данных может быть информацией, передаваемой по кабелю между двумя устройствами, пересылаемыми по почте, переносимыми дискетами и т.д.
