О. Калинина - Основы аэрокосмофотосъемки

Радиальный рисунок гидросети приурочен к округлым или овальным в плане возвышенностям. Водотоки берут начало в центральной части возвышанностей и сбегают по склонам. Многие купола, где этот рисунок проявляется, могут иметь разное геологическое строение.

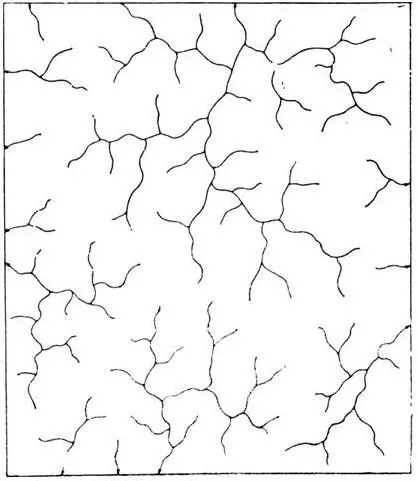

Рисунок 4 – Дендрический (древовидный) рисунок речной сети

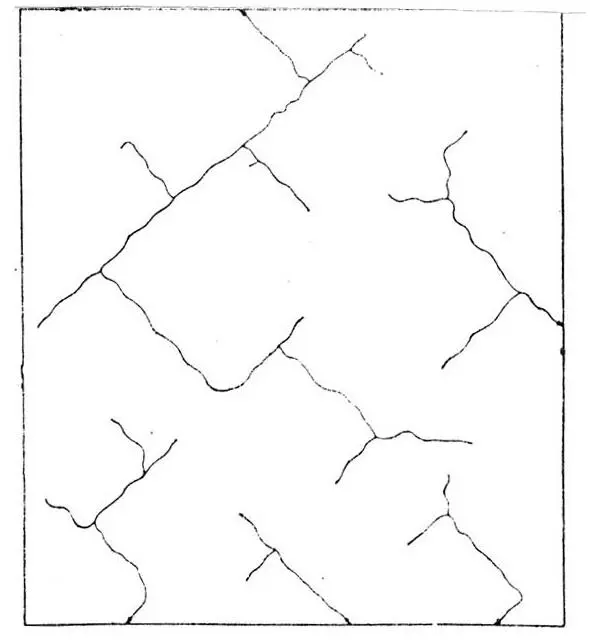

Рисунок 5 – Прямоугольный рисунок речной сети

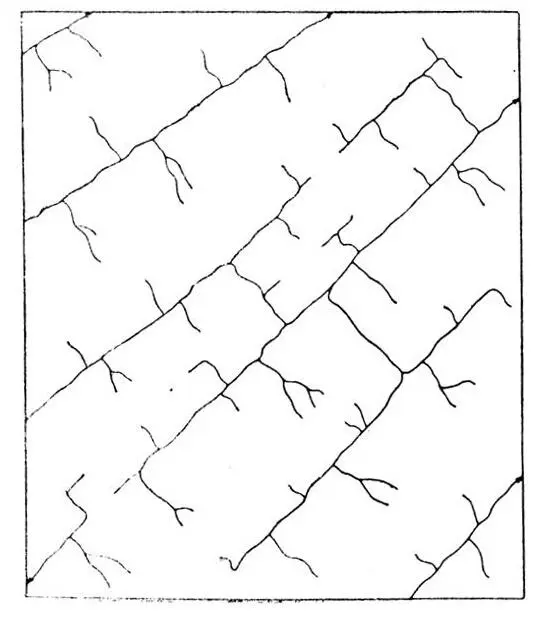

Рисунок 6 – Решетчатый рисунок речной сети

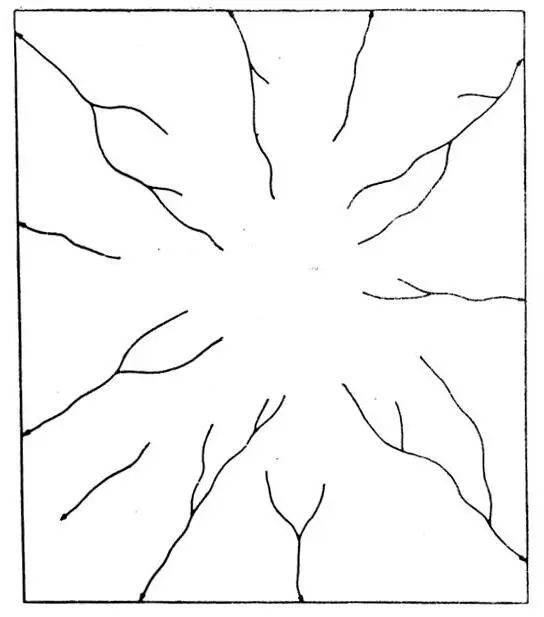

Рисунок 7 – Радиальный рисунок речной сети

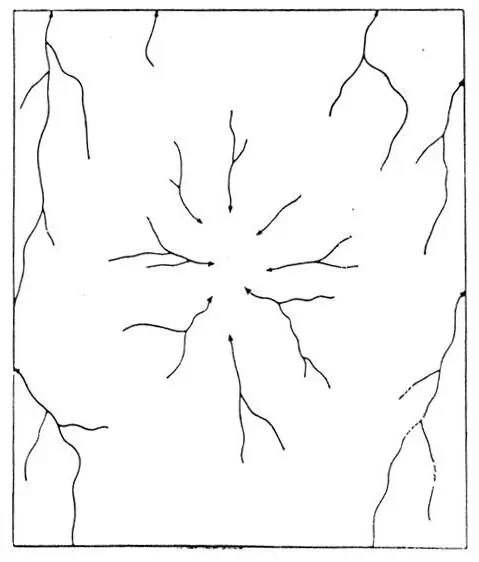

Рисунок 8 – Центростремительный рисунок речной сети

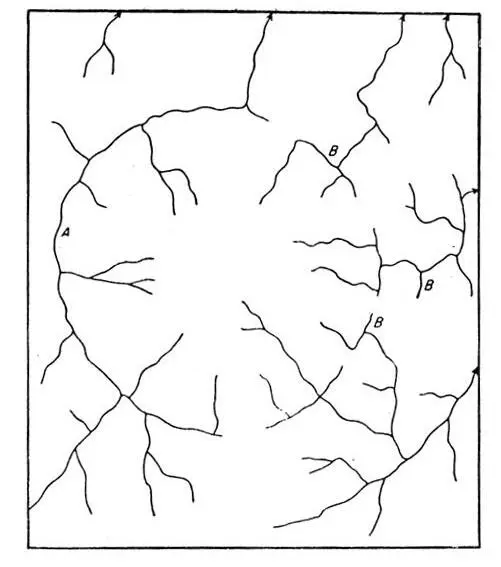

Кольцевидный контур может состоять из одного или нескольких крупных отрезков водотока (подобных отрезку А ) или нескольких небольших притоков (таких, как притоки В ).

Рисунок 9 – Кольцевидный рисунок речной сети в сочетании с радиальным рисунком.

Рисунок 10 – Диагональный рисунок речной сети

Центростремительный рисунок речной сети развивается во впадинах разных размеров. Встречается редко. В нашей области он наблюдается у крупных озер на Востоке Оренбуржья – Айке, Жетыколь и Шалкар-Ега-Кара, лежащих во впадинах.

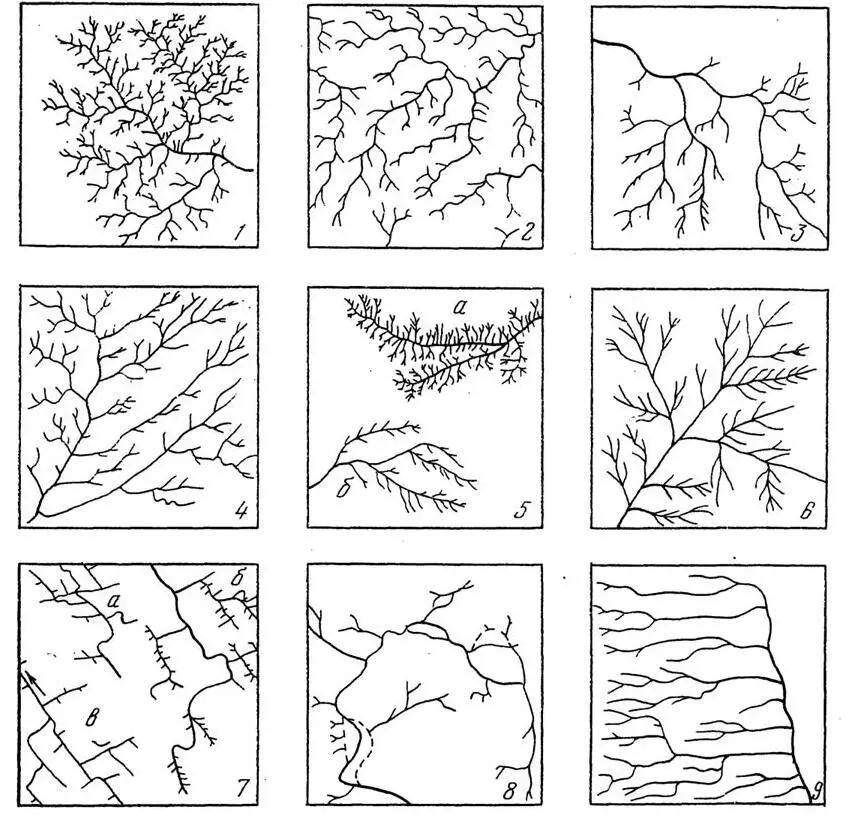

1, 2 – дендритовый; 3 – субдендритовый; 4 – субпараллельный; 5 – дендритовидно-гребенчатый ( а ) и дендритовидно-игольчатый ( б ); 6 – перистодендритовидный; 7 диагональный ( а ) и сетчатый ( б ); угловатый (решетчатый в ); 8 – беспорядочный; 9 – субпараллельный. Масштаб рисунков одинаковый.

Рисунок 11 – Виды расположения эрозионной сети (по Г.В. Гальперову)

Кольцевой рисунок гидросети встречается в сильно эродированных куполовидных поднятий и округлых впадин, которые часто встречаются в рельефе в виде серии концентрических круговых или дугообразных хребтов и понижений. Если понижения приурочены к податливым отложениям, то обычно присутствует водоток, который следуя круговому простиранию отложений, подчеркивает кольцевидный рисунок.

Кольцевидный рисунок гидросети часто развивается вместе с радиальным вокруг сильно расчлененных куполов и куполовидных антиклиналей.

Параллельный рисунок гидросети обуславливается расположением водотоков почти параллельно друг другу примерно на одинаковом расстоянии. Такая картина наблюдается на обширных поверхностях, наклоненных в одну сторону. В этом случае водотоки приурочены к податливым слоям параллельных толщ.

Ветвисто-метельчатый рисунок – индикатор однородных плотных пород, моноклинально залегающим под небольшим углом.

Узковитвистый (субпараллельный рисунок) – индикатор первичных наклонных равнин (морских, озерных и др.).

Ветвисто-перистый рисунок – индикатор лесов, лессовидных суглинков, глин.

Ветвисто-веерообразный рисунок – индикатор аллювиально- пролювиальных конусов выноса.

Ветвистый ассиметричный рисунок – индикатор плотных относительно однородных пород с моноклинальным залеганием пластов (куэстовые гряды).

Диагонально-древовидный рисунок – индикатор моноклинально падающих неоднородных толщ, перекрытых рыхлыми отложениями.

Параллельно-диагональный рисунок – индикатор моноклинально или полого залегающих толщ.

Различные озера дешифрируются уверено. Водохранилища тоже. Самые большие из них, в области это – Жетыколь, Шалкар-Ега-Кара и Айке, находятся на крайнем востоке Оренбуржья. Нечасто встречаются мелкие озера. Большое распространение получили мочежины – влажные часто пересыхающие участки округлой формы с густой болотной травой, и участки периодически увлажняющихся солончаков. У последних, вследствие засолоненности, растительность ограничена.
