Александр Краснов - Волчок и применение его свойств

Можно было бы привести еще много примеров использования замечательного свойства быстро вращающегося гироскопа — сохранять приданное ему направление неизменным. Однако рассказанного достаточно, чтобы представить колоссальную важность и ценность этого замечательного прибора.

Не меньшее значение в технике имеет явление прецессии гироскопа, или так называемый гироскопический эффект. К рассказу о его проявлениях мы и перейдем.

Обратившись к примерам из области техники, нетрудно обнаружить множество загадочных на первый взгляд явлений. Вот некоторые из них.

Уже при первых полетах самолетов было замечено странное явление, послужившее в некоторых случаях причиной аварий и даже катастроф. Самолет при совершении правого виража (поворота вправо) самопроизвольно стремился войти в пикирование. Если же выполнялся левый вираж, то он также самопроизвольно проявлял стремление кабрировать, то есть задирать нос, как бы становясь на дыбы, поворачиваясь вокруг своей поперечной оси.

Не менее загадочными на первых порах оказывались случаи износа и разрушения подшипников корабельных турбин. Металл в подшипниках срабатывался не только в нижней, но и в боковой и даже верхней частях. Иногда подшипники разрушались на ходу корабля и, как правило, в один из ответственных моментов — при развороте либо во время сильной качки.

Известны случаи, когда на автомобиле, мчавшемся по кривой, выходило из строя рулевое управление.

Или еще один любопытный пример. Многие удивляются искусству велосипедиста, едущего, не держась за руль. Он не только смело мчится по прямой, скрестив на груди руки, но и ловко заворачивает и вправо и влево, не касаясь руля.

Приведенные примеры свидетельствуют о наличии некоторых вредных, опасных, трудно объяснимых явлений в технике. Однако нередко встречаются подобные, но полезные явления.

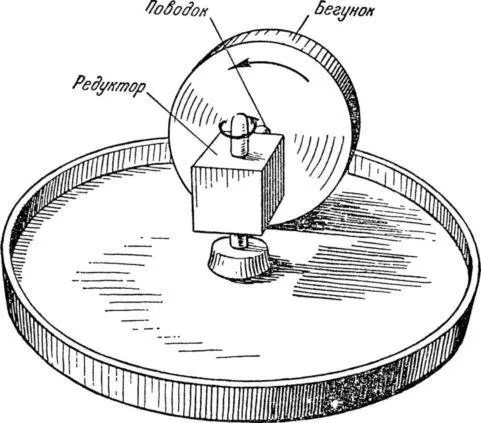

В мельницах для дробления руды основной рабочей деталью является тяжелый диск, так называемый бегунок (рис. 34).

Рис. 34. Общий вид бегунковой мельницы.

Было замечено, что на дробилках, где ведущий вал соединен с диском жестким поводком или через кривошип, подшипники нагревались более сильно и чаще происходил изгиб вала, причем эффективность действия бегунка оказывалась в несколько раз ниже, чем на дробилках, где диск соединен с поводком посредством шарнира. Особенно часто подобные явления наблюдались у одиночного бегунка при жестком креплении поводка.

Не являются ли «загадочные» примеры проявлением гироскопических свойств?

Чтобы ответить на этот вопрос, возьмем гироскоп и приведем его ротор в быстрое вращение. Повесим теперь на его внутреннее кольцо небольшой груз.

Внимательно наблюдая за «поведением» гироскопа, мы вдруг обнаружим, что его ось «уходит» с первоначального направления. При этом нетрудно заметить, что прецессионное движение его происходит по определенному правилу. Если ротор гироскопа вращается по часовой стрелке, как изображено на рисунке 35, то гироскоп «уходит» влево, и, наоборот, если ротор вращается против часовой стрелки, то гироскоп будет «уходить» вправо.

Рис. 35. Прецессия гироскопа с тремя степенями свободы под влиянием постоянной силы.

Так совершает прецессию гироскоп под действием постоянной нагрузки.

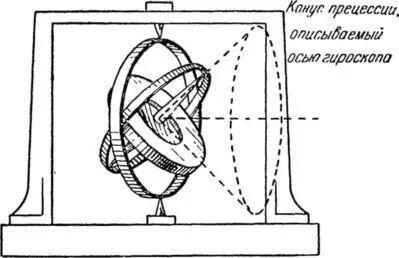

Если же нанести сильный, но кратковременный удар по внутреннему кольцу, то прецессия будет происходить несколько иначе. Ось гироскопа в этом случае будет описывать конус, как и обычный волчок (рис. 36).

Рис. 36. Прецессия гироскопа с тремя степенями свободы от кратковременной силы — резкого удара по внутреннему кольцу.

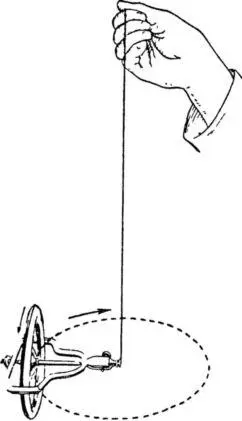

Расположив горизонтально ось быстро вращающегося ротора гироскопа, накинем петлю висящего шнура на продолжение оси ротора (рис. 37).

Рис. 37. Прецессия быстро вращающегося гироскопа, подвешенного на шнурке.

К нашему удивлению, гироскоп сохранит приданное ему положение. Он будет лишь описывать окружность. Быстро вращающееся велосипедное колесо, подвешенное на веревке за удлиненную ось к потолку, станет «вести себя» точно так же, как и гироскоп в только что описанном случае (рис. 38).
