Сергей Голицын - Мы читаем «Зеленую книгу»

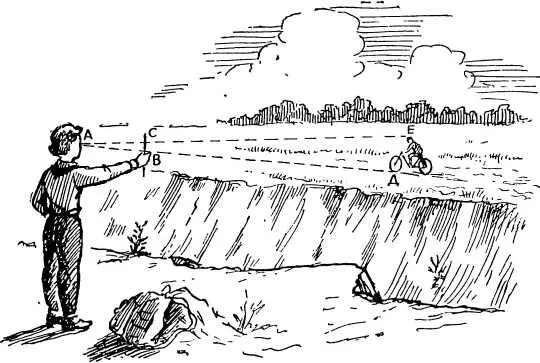

Каково расстояние до велосипедиста? Определяем это с помощью масштабной линейки .

Как определить расстояние до велосипедиста? Присмотритесь к треугольникам. Снова получились два подобных треугольника — АВС и АДЕ, из которых можно написать такую пропорцию: АВ/ВС = АД/ДЕ.

Подставим сюда ранее известные величины: 0,60/0,002 = АД/0,85.

Отсюда: АД = (0,85X0,60)/0,002 = 255 метрам.

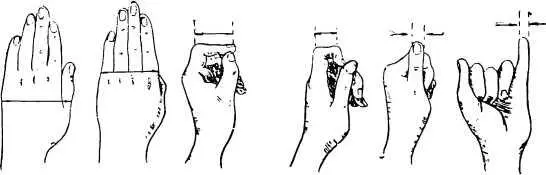

Наконец для определения расстояний нужно знать наизусть на своей руке следующие шесть размеров:

1. Ширина ладони.

2. Ширина ладони без большого пальца.

3. Длина двух последних суставов указательного пальца.

4. Длина второго сустава указательного пальца.

5. Ширина большого пальца.

6. Ширина мизинца.

Выучите наизусть эти шесть размеров на своей руке .

Предположим, вам нужно узнать, далеко ли до пешехода. Вытяните руку, подберите один из этих шести размеров, закрывающий пешехода целиком.

Получились те же два подобных треугольника и та же пропорция, что и в случае с масштабной линейкой. Рост человека и расстояние от вашего глаза до пальцев на вытянутой руке вам известны. Следовательно, вы сможете быстро вычислить, сколько метров будет до пешехода.

Разумеется, все эти способы определения расстояний с помощью глазомера или простейших дальномеров очень неточны, приблизительны. Но зато они имеют большое достоинство — быстроту.

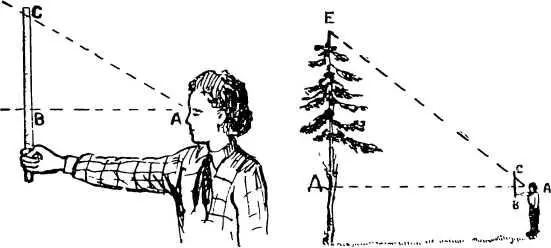

Определение высоты дерева. Измерьте шагами расстояние от себя до дерева, вытяните руку с вертикально зажатой масштабной линейкой. Нолевое деление линейки направьте на точку Д, расположенную на стволе дерева на высоте, примерно равной вашему росту до линии глаз. Теперь посмотрите, через какое деление линейки пройдет прямая линия «ваш глаз — макушка дерева». Опять получились два подобных треугольника, из которых вы можете составить такую пропорцию: АВ/ВС = АД/ДЕ.

Размеры АВ, ВС и АД вам известны, по этим трем величинам вы узнаете четвертую — ЕД. Прибавьте к ней высоту вашего роста до глаз — и вы узнаете высоту дерева.

Определение высоты дерева .

Определение ширины реки. Способов определения ширины реки много. Мы возьмем лишь один наиболее простой в условиях туристского похода.

Вдоль берега поставьте три колышка или три веточки (А, В и С) с таким расчетом, чтобы расстояния АВ и ВС, каждое в отдельности, были не меньше половины ширины реки. К фанерному планшету с компасом в правом углу прикрепите не карту, а чистый лист бумаги.

Встаньте в точку А на местности, заметьте на противоположном берегу какую-либо точку Д, например дерево, и ориентируйте планшет по компасу; поставьте у одного из краев планшета точку А с таким расчетом, чтобы будущий чертеж весь поместился на планшете. Масштабной линейкой провизируйте из точки А на В и на Д, прочертите эти направления. Измерьте шагами расстояние АВ и нанесите точку В. Потом становитесь в точку В, так же провизируйте на точки С и Д и прочертите оба эти направления на планшете. Затем измерьте шагами расстояние ВС, нанесите точку С и провизируйте с нее на точку Д.

Надо так рассчитать масштаб, чтобы чертеж целиком поместился на планшете. Поэтому чем шире река, тем мельче берется масштаб. При ширине реки до 50 метров можно взять масштаб 1:500. Значит, линии на чертеже будут в 500 раз меньше, чем они есть на самом деле.

Если вы нигде не ошиблись, то три линии (АД, ВД, СД) пересекутся примерно в одной точке Д. Проведите на чертеже из точки Д линию ДЕ, перпендикулярную руслу. Измерьте длину ее масштабной линейкой и увеличьте в 500 раз. Так вы узнаете ширину реки.

А можно обойтись и без компаса. Стоя на точках А и В, держите планшет параллельно произвольно начерченной линии АВ и визируйте на точку Д; когда вы перейдете в точку С, поверните его параллельно линии ВС и также возьмите направление на точку Д.

Вспомните, как вы наносили водонапорную башню на карту. Узнаете? Ширину реки вы определяли способом прямой засечки.

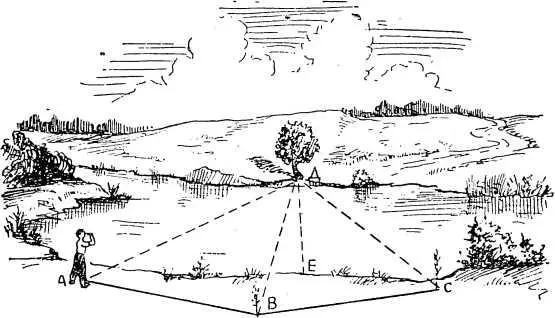

Определение ширины реки способом прямой засечки .
