В качестве активного флюса для пайки незалуженных деталей, проволоки или поверхностей из стали, грязной меди, латуни или, скажем, нихрома удобно применять совершенно отдельную композицию. Из имеющихся в продаже можно рекомендовать «Паяльную кислоту» на основе хлористого цинка или «ХАФ» на основе хлористого аммония — оба они смываются водой.

* * *

Заметки на полях

Автор же вот уже в течение трех с лишним десятков лет использует самостоятельно приготовляемый активный флюс, который дает восхитительные результаты даже для нержавеющих сталей (для пайки которых обычно рекомендуют использовать ортофосфорную кислоту). Приготавливается он следующим образом: нужно засыпать в пузырек примерно на одну треть высоты порошок хлористого аммония и залить доверху смесью, состоящей из 70 % глицерина и 30 % воды, взболтать это дело и оставить на одну-две недели. Если хлористый аммоний по истечении этого срока полностью растворится — досыпьте еще, если нет — осадок не помешает. Насыщенным раствором удобно заполнить одноразовый шприц или полиэтиленовую пипетку с завинчивающейся крышечкой (от лекарства, которое закапывается в нос при гриппе).

После применения остатки такого флюса обязательно нужно смыть теплой водой под краном или стереть мокрой тряпочкой, а затем тщательно высушить место пайки. Флюс совершенно нейтрален, не ядовит, безопасен для рук, не разъедает деревянное и пластиковое покрытие стола, но чрезвычайно текуч и страшно медленно испаряется, потому остатки его со стола и с других предметов следует тщательно удалять влажной тряпкой. Не следует его употреблять совместно с канифолью — они будут друг другу мешать, и смывать остатки станет куда труднее.

* * *

Описанные здесь два состава исчерпывают почти все нужды радиолюбительской практики. Один совет — не жалейте канифоли, даже для временных паек! Это потом выльется в потерю куда большего времени, чем будет затрачено на покрытие места пайки флюсом с помощью кисточки или зубочистки.

Даже к готовым модулям-полуфабрикатам, выпускаемым специально для изготовления радиолюбительских конструкций (о них мы будем говорить в конце этой главы), нередко приходится подключать компоненты без специальных приспособлений для быстрого монтажа. А при сборке из отдельных компонентов такая задача возникает всегда. И встает вопрос о том, как быстро смакетировать и проверить схему?

Тут нам может помочь современная индустрия — на рис. 3.1 изображена макетная плата, которая позволяет осуществлять соединения компонентов без пайки. Такие платы известны достаточно давно, однако лишь в последние годы их стало приобрести довольно просто. Видимые на фото перемычки и соединительные провода также продаются в готовом к использованию виде вместе с платами.

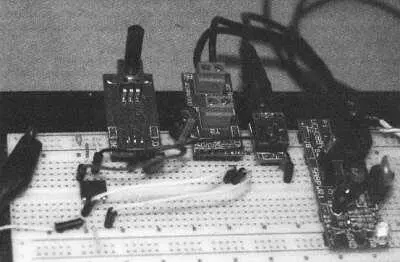

Рис. 3.1. Пример макетной платы с собранной схемой

(фото с сайта uchobby.com)

Однако подобная плата пригодна лишь на этапе макетирования — разумеется, в готовом изделии оставлять висящие гирлянды проводов, держащихся лишь на трении, не следует. Более универсальными являются макетные платы, где крепление компонентов и проводов осуществляется пайкой, — они годятся и для окончательной сборки достаточно сложных схем, если по каким-то причинам разработка специальной печатной платы оказывается невозможной.

Обычно, говоря о макетной плате, имеют в виду простую печатную плату с местами для установки компонентов (отверстиями и контактными площадками), или не соединенными проводниками вовсе, или соединенными по некоей специальной универсальной схеме. В продаже имеется большое разнообразие подобных плат. Предпочтительно, чтобы под рукой всегда была, как минимум, простейшая универсальная плата с отдельными металлизированными отверстиями, расположенными по сетке с шагом 2,5 мм (рис. 3.2, слева ). По мере надобности из нее ножницами по металлу вырезаются нужные фрагменты.

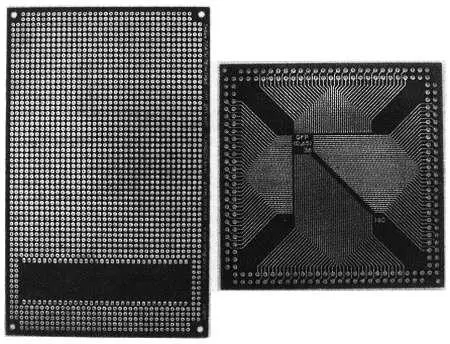

Рис. 3.2. Различные макетные платы

В случае, если нет возможности избежать применения микросхем в корпусах с планарными выводами, может пригодиться плата типа, показанного на рис. 3.2, справа .

Учтите, что совершенно универсальной платы, пригодной для расположения любых компонентов, не существует, так что чаще всего имеющиеся приходится дорабатывать — например, чтобы установить на универсальную плату (рис. 3.2, слева ) клемник для внешних соединений с зажимом «под винт» (подобный показанному в главе 16 на рис. 16.14), приходится рассверливать отверстия до диаметра 1 мм, жертвуя металлизацией.
