Решения в области кремниевой фотоники, предложенные компанией Intel, направлены на продвижение фотонных технологий в области интерфейсов периферийных устройств. Ближайшей коммерческой перспективой является пятидесятигигабитный оптический вариант интерфейса Thunderbolt (возможно, к моменту промышленной реализации его назовут по-другому). В более отдалённой перспективе Intel рассматривает увеличение пропускной способности до двухсот гигабит в секунду. Сказать, что это быстро, значит не сказать ничего: например, содержимое диска DVD при такой скорости может быть передано за одну секунду.

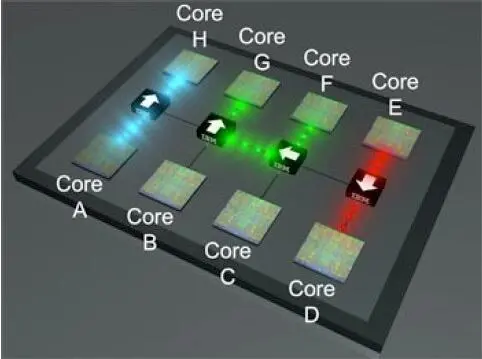

Точно такую же цель поставила перед собой лаборатория IBM Research. Поставила и добилась! Правда, использовать свой терабит IBM планирует не в коммуникационных интерфейсах, а в высокоскоростных шинах, соединяющих ядра многоядерного процессора.

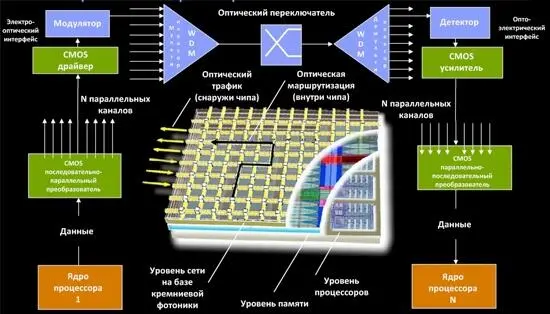

Проект SNIPER является практической реализацией идеи нанофотоники, использующей рассмотренные выше «строительные блоки» для создания фотонной коммуникационной сети. Эта фотонная сеть интегрирована поверх многослойного «пирога» системы на чипе, включающем многопроцессорный модуль и модуль оперативной памяти. Имея выходы наружу, такая сеть обеспечивает подключение этой системы на чипе к высокоскоростной оптической шине данных, соединяющей процессор с периферией. Внутренняя же волноводная разводка обеспечивает маршрутизацию данных между ядрами процессорного модуля.

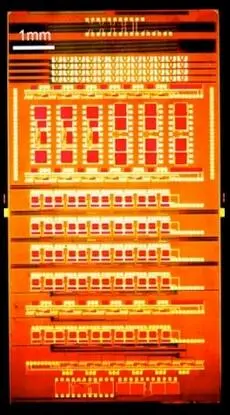

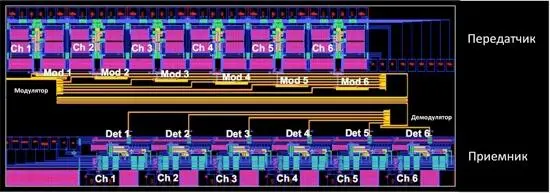

В настоящее время проект SNIPER может похвастаться реализацией шестиканального модуля фотонного приёмо-передатчика, использующего гибридные кремниевые лазеры, модуляторы Маха-Цендера и мультиплексор на основе массива волноводов. Пропускная способность каждого канала этого приёмо-передатчика составляет двадцать гигабит в секунду. На подложке размером 25 квадратных миллиметров реализовано пятьдесят таких каналов, что обеспечивает тот самый терабит пропускной способности.

Что самое главное, SNIPER — уже не исследовательский проект. Библиотеки всех элементов фотоники для кремниевой литографии отработаны для производственного цикла. Как и методика их интеграции с КМОП-логикой системы на чипе.

Где в первую очередь будет применяться это решение? Конечно же, в суперкомпьютерных системах и датацентрах облачных вычислений. Там, где вычислительная мощность электронных схем больше всего нуждается в обмене данными со скоростью света.

Однако можно быть уверенным, что экспансия кремниевой фотоники в потребительскую вычислительную технику не за горами. Начнётся всё с интерфейсов подключения периферии, а там, глядишь, и шины для мультиядерных решений подтянутся, превратив скучный кремний внутри наших процессоров в сверкающий всеми цветами спектра магический кристалл.
