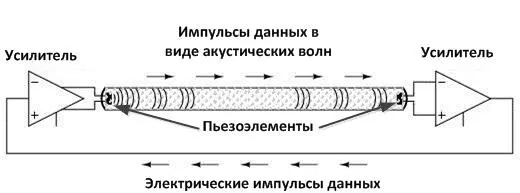

Для считывания конкретного бита из линии задержки Экерт предложил использовать тактовый генератор — метроном, синхронизированный с частотой распространения акустических волн. Электрический сигнал, полученный из определённой акустической волны, в нужный такт параллельно с движением на вход линии задержки считывался и усиливался, попадая в регистр арифметико-логического устройства.

Общая память компьютера состояла из множества линий задержки, объединённых в регистры. И память эта была воистину оперативной. Без подачи электричества на пьезокристаллы и выходной усилитель акустические волны внутри ртутной трубки затухали.

Идея памяти на ртутных линиях задержки, апробированная в британском EDSAC, была тщательно доработана Экертом в его коммерческом UNIVAC I.

Суммарно память компьютера Экерта состояла из тысячи слов, которые непрерывно циркулировали в ста ртутных линиях задержки, каждая из которых поддерживала хранение десяти слов.

Всего же в UNIVAC I было реализовано сто двадцать шесть ртутных линий задержки, объединённых в семь контейнеров по восемнадцать ртутных трубок в каждом. Сто из этих трубок были оперативной памятью UNIVAC. Двенадцать использовались для промежуточного хранения данных ввода-вывода. Ещё шесть были резервными.

Семь специально выделенных линий задержки использовались в качестве регистров схемы термостатов, подключённых к семи контейнерам со ртутными трубками.

Последняя сто двадцать шестая ртутная трубка использовалась в качестве регистра Y для организации косвенной адресации.

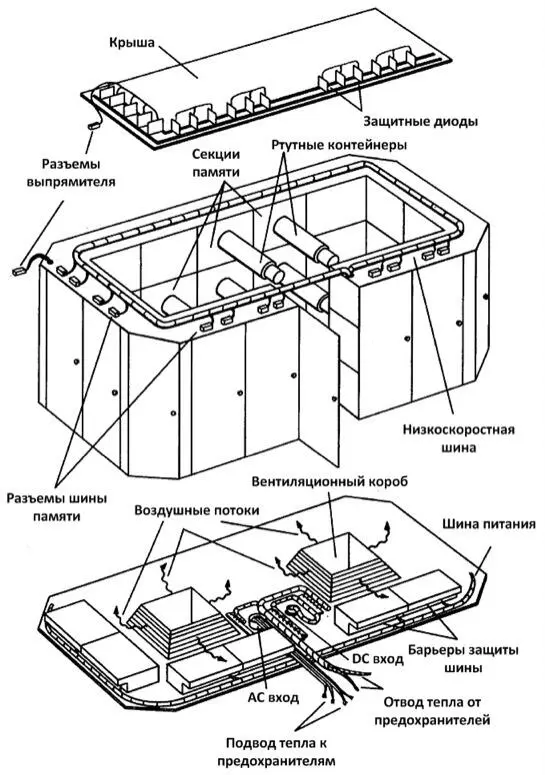

Семь контейнеров модуля памяти UNIVAC I содержали сто двадцать шесть ртутных линий задержки

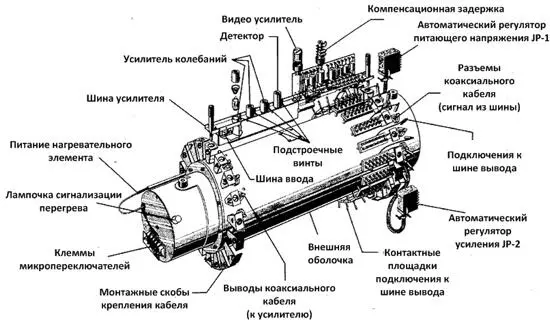

Разрабатывая коммерческий вариант памяти на ртутных линиях задержки, Экерт столкнулся с массой проблем. Наиболее важными из них были задачи: точного позиционирования входных и выходных пьезокристаллов для исключения отражения акустических волн от стенок трубки, приводящих к интерференции, и поддержания постоянной и достаточно высокой (около сорока градусов Цельсия) температуры ртути. Именно при этой температуре акустическое сопротивление ртути было «созвучно» сопротивлению пьезокристаллов. Как результат контейнер с ртутными трубками представлял собой сложное инженерное устройство с массой винтов для калибровки положения ртутных трубок, расширительным бачком для излишков ртути и термостатом, автоматически управляющим её температурой.

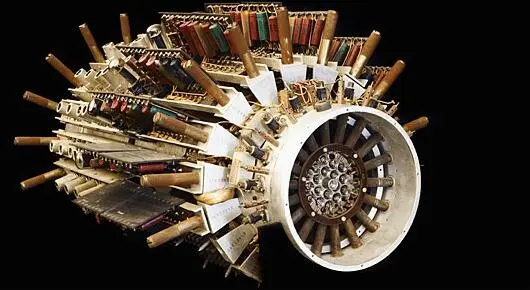

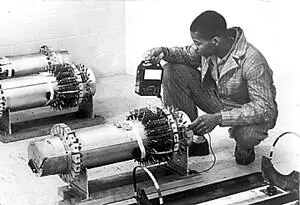

Контейнер с ртутными линиями задержки

Разработчик небезызвестной «машины» Алан Тьюринг, узнав о конструкции памяти на ртутных линиях задержки, в шутку предложил заменить в ней ртуть джином. По крайней мере, с этой жидкостью головная боль разработчиков памяти стала бы более приятной.

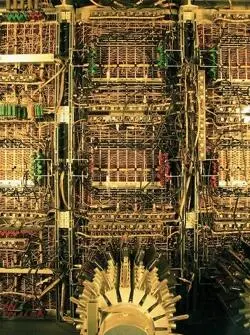

Семь контейнеров акустической памяти UNIVAC размещались внутри его внушительного корпуса, чем-то напоминающего нынешние малометражные квартиры. Из-за излучаемого ими тепла находиться внутри долго было невозможно. Не спасали даже вмонтированные в пол кондиционеры.

Между тем после точной калибровки ртутных трубок память UNIVAC I работала без сбоев. Доказательством тому служит успешный подсчёт переписи населения 1950 года и точный прогноз выборов президента США в 1952 году.

Применение линий задержки на основе ртутных трубок в качестве оперативной памяти имело одно существенное ограничение. Габариты. Ёмкость каждого регистра-трубки напрямую зависела от её длины. Да и ртуть, используемая в качестве носителя акустических волн, являлась не самым удобным в эксплуатации компонентом. Скажем прямо, работать с нею было вредно.
