Эффективность систем распределённого моделирования, доказанная сетью SIMNET, стимулировала дальнейшее развитие этого направления имитационного моделирования.

Тем более что в нём всё больше стали нуждаться не только военные, но и разработчики авиалайнеров для гражданской авиации и авиакомпании, их эксплуатирующие, крупные транспортные терминалы, бесперебойная работа в которых основана на чётком взаимодействии людей и механизмов, департаменты логистики транснациональных корпораций, космические агентства, обкатывающие местные и международные программы пилотируемых полётов и межпланетных миссий автоматических станций.

Как это частенько случается с активно развиваемой областью человеческой деятельности, в определённый момент сумма технологий в области распределённого моделирования перевалила за критическую массу. Множество заинтересованных в подобного рода системах компаний и ведомств накопили мощную базу моделей.

Протокол DIS, разработанный преимущественно для военных моделирующих систем, потребовал существенной переработки. Её результатом стала архитектура, описывающая принципы организации любых систем распределённого моделирования. Её инвариантный характер отражается в названии HLA (High Level Architecture) — высокоуровневая архитектура.

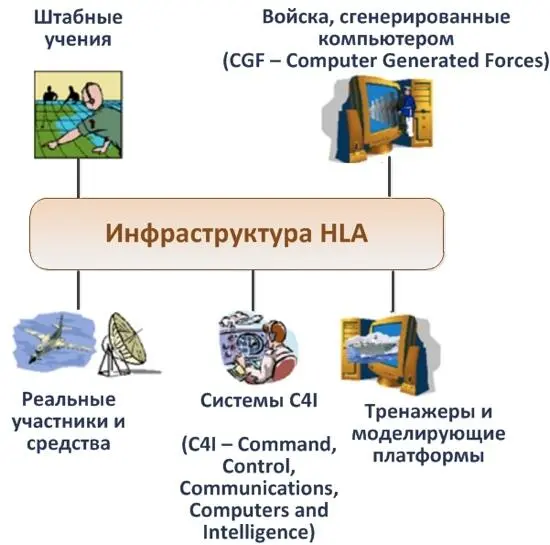

В основе идеологии HLA лежит принцип объединения множества объектов, участвующих в процессе распределённого моделирования, в динамически формируемую сущность, именуемую федерация (federation). Соответственно входящие в состав федерации объекты называются федератами (federate). И федераты, и образованная из них федерация — понятия логические. Федератами могут быть как компьютерные тренажёрные системы, так и реальная техника и люди, автоматизированные командные системы классов C3I и C4I, системы поддержки штабных операций и даже легионы войск, сгенерированных компьютером.

Особым классом федератов являются системы формирования виртуального пространства, демонстрирующие всем участникам федерации единую территорию, на которой они взаимодействуют, особенности времён года, времени суток и даже погодных условий.

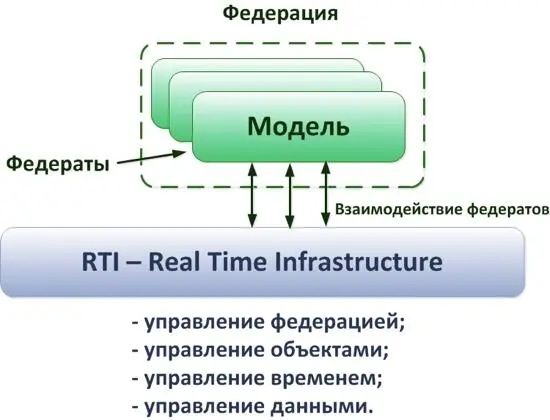

Механизмом взаимодействия федератов в архитектуре HLA является инфраструктура реального времени RTI (Real-Time Infrastructure) — набор сервисов, поддерживающих в едином модельном времени координацию федератов и обмен данными между ними.

Так, например, если федерат — это имитационная модель истребителя, то RTI обеспечивает передачу значений, характеризующих высоту, скорость и траекторию его полёта остальным участникам федерации. В случае необходимости передаётся ещё и его аудиовизуальный образ и тактико-технические характеристики. В результате командующий учениями наблюдает перемещение этого истребителя на общей карте боевой операции, новобранец, находящийся в танковом тренажёре, видит, как над ним проносится самолёт, а диспетчер виртуального аэродрома имеет возможность вести переговоры с пилотом, заводя его на посадку.

Степень детализации действительности на виртуальных полигонах зависит от полноты федерации и возможностей технических средств, которые её поддерживают. Порой достаточно просто указывать координаты сил и средств, ведущих имитационный бой, а иногда требуется показать, что попадание снаряда в какое-нибудь здание приводит к его разрушению и соответственно меняет ландшафт местности.

Как и все протоколы высокого уровня, архитектура HLA не накладывает каких-либо ограничений на реализацию федератов и RTI. Правильнее назвать её набором рекомендаций по форматам данных, которыми могут обмениваться федераты, и правилам их взаимодействия в разных условиях. Соблюдая и то и другое, любой разработчик может создавать как модели, которые можно использовать в разнообразных моделирующих комплексах, так и собственные варианты инфраструктуры RTI. В настоящее время известно более двух десятков реализаций RTI, среди которых есть и коммерческие образцы, и решенияиз мира open source.
